Zabezpieczenia AC i DC
W naszej ofercie znajdują się przede wszystkim zabezpieczenia dedykowane do instalacji PV oraz stacji ładowania pojazdów elektrycznych. Dostarczamy na miejsca prefabrykowane rozdzielnice PV oraz kompletne szafy rozdzielcze wraz z wymaganym osprzętem o wysokich prądach znamionowych, np. rozłącznikami izolacyjnymi do 3150A czy wyłącznikami powietrznymi do 6300A. Posiadamy również inteligentne kondensatory oraz dławiki do kompensacji mocy biernej, która szczególnie występuje przy instalacjach PV.
Jesteśmy oficjalnym dystrybutorem firmy Rhenes w Polsce, która posiada 20-letnie doświadczenie jako producent w branży elektrycznej. Rhenes to jeden z czołowych producentów aparatury elektrycznej. Jego produkty są szeroko stosowane w całej Europie i na świecie. Wysoka jakość potwierdzona jest wieloma międzynarodowymi certyfikatami takimi jak: ISO9001/ISO14001, ROHS, UL, TUV, SEMKO, KEMA, CB itp. wydanymi przez słynne laboratoria o najwyższych światowych standardach.

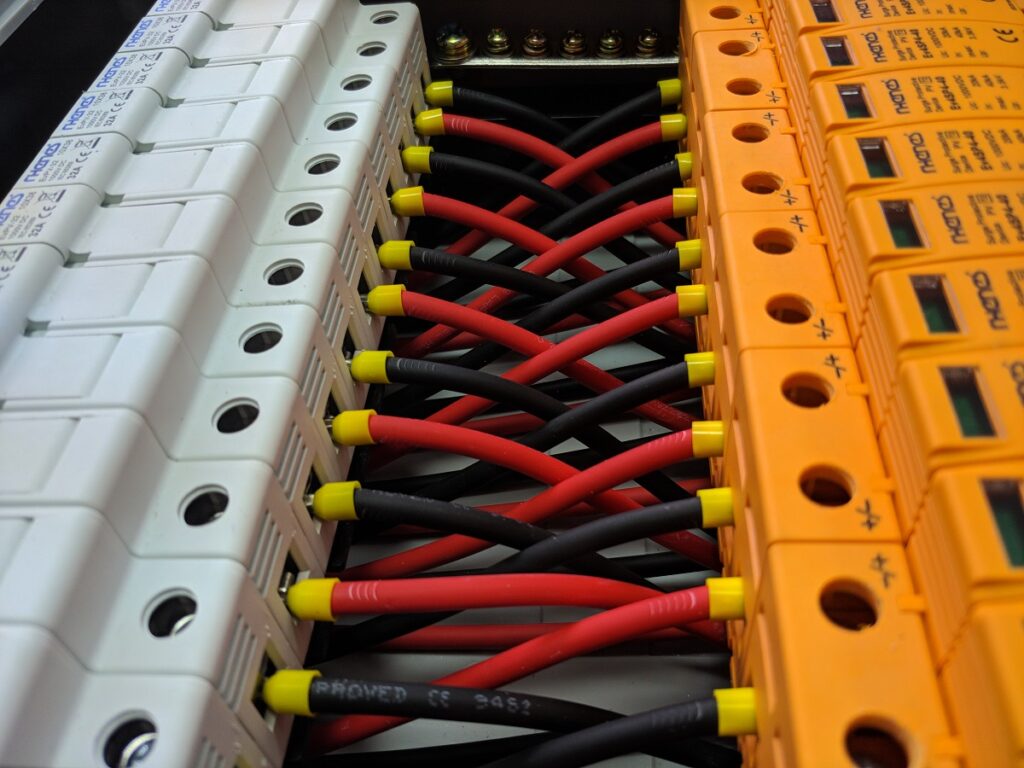

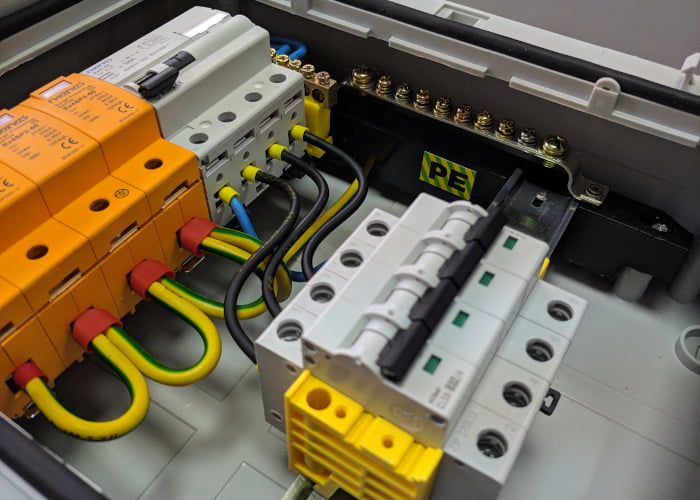

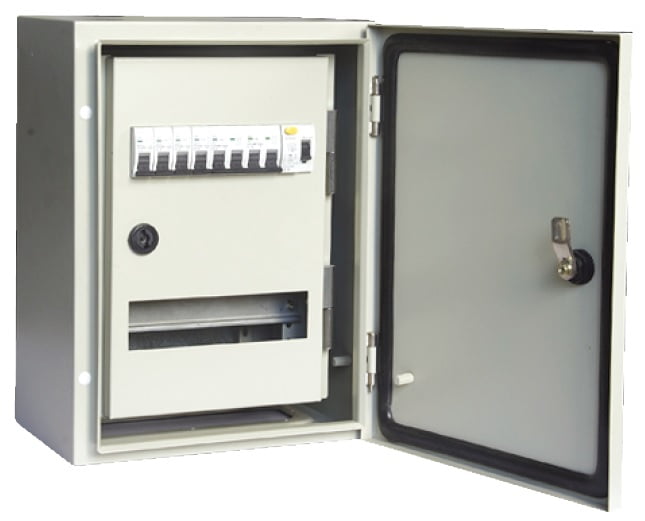

Dlaczego warto używać prefabrykowanych rozdzielnic PV?
Prefabrykowane rozdzielnice AC oraz DC zakupione od Avitron Polska to gwarancja prawidłowych połączeń.
Wysyłamy rozdzielnice na miejsce instalacji, gdzie instalatorzy oszczędzają czas na montażu. Rozdzielnice mają przygotowane wyjścia z końcówkami MC4.
Tworzymy schematy instalacji elektrycznych i tworzymy rozdzielnice elektryczne na podstawie obowiązujących norm. Jeżeli klient ma specjalne wymagania, możemy wykonać rozdzielnice elektryczne na podstawie zaproponowanego projektu i również udzielić wskazówek co do poprawności rozwiązania.
- Zabezpieczenie AC oraz DC producenta Rhenes są bezpiecznym rozwiązaniem ze względu na wysoką jakość produktów
- Wspieramy i doradzamy projektantom i instalatorom w zakresie doboru i projektowania systemów elektroenergetycznych opartych o nasze rozwiązania
- Szybko odpowiadamy na pytania techniczne i wskazujemy kierunek naszym klientom
- Rozdzielnice PV są prefabrykowane i wysyłane na teren inwestycji, gdzie czas montażu jest nieporównywalnie krótszy
- Służymy pomocą przy obsłudze inwestycji i kompletacji dostaw, nasze urządzenia posiadają unikalne cechy techniczne i korzystny stosunek jakość / cena
- Doświadczenie naszej kadry bazuje na realizacji złożonych i zaawansowanych technicznie projektów dla przemysłu i energetyki
Produkty
Poprzedni
Następny
Wyłączniki nadprądowe
Wyłączniki nadprądowe firmy Rhenes posiadają specjalne rowki po bokach, które zapobiegają nagrzewaniu się wyłączników umieszczonych obok siebie na szynie montażowej. Cała konstrukcja chroniona jest patentami.
Jakość produktu jest gwarantowana przez oddział kontroli i jakości firmy Rhenes. Dodatkowo wyłączniki z każdej partii są wybiórczo sprawdzane w Avitron Polska.
Funkcje wyłącznika naprądowego:
- Ochrona obwodów przed prądami zwarciowymi,
- Ochrona obwodów przed prądami przeciążeniowymi,
- Wyłączanie i załączanie obwodów.
Wyłączniki nadprądowe są stosowane w instalacjach domowych, a także w komercyjnych i przemysłowych systemach dystrybucji energii elektrycznej.
Dane techniczne
| Liczba biegunów | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Napięcie znamionowe AC (V) | 230/400 |
| Prąd znamionowy (A) | 1, 2, 3, 4, 6, 10, 13, 15, 16, 20, 25, 32, 40, 50, 63 |
| Charakterystyki wyzwalania | B, C, D |
| Zdolność zwarciowa (kA) | 10 |
| Znamionowy prąd wyłączalny (kA) | 7,5 |
| Znamionowa częstotliwość (Hz) | 50 |
| Znamionowe napięcie udarowe wytrzymywane (kV) | 6,2 |
| Wytrzymałość elektromechaniczna (cykle) | 20000 |
| Moment dokręcania (Nm) | 2 |
| Maksymalna średnica przewodu (mm²) | 25 |
| Opcjonalne akcesoria dodatkowe |
|

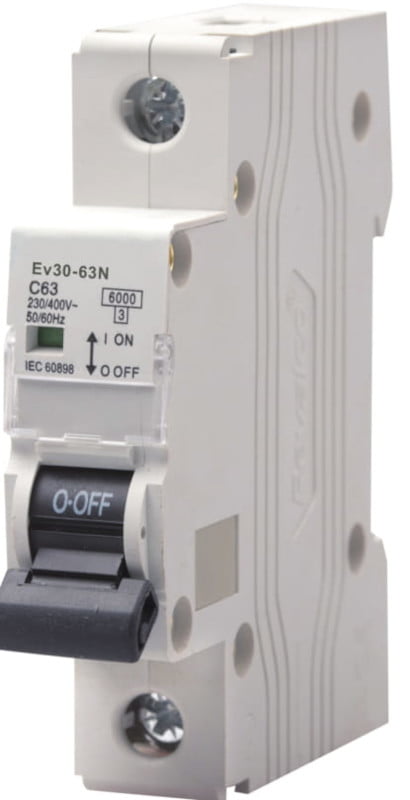

Dane techniczne
| Liczba biegunów | 1P, 2P, 3P, 4P |
| Napięcie znamionowe AC (V) | 230/400 |
| Prąd znamionowy (A) | 1, 2, 3, 4, 6, 10, 13, 15, 16, 20, 25, 32, 40, 50, 63 |
| Charakterystyki wyzwalania | B, C, D |
| Zdolność zwarciowa (kA) | 6 |
| Znamionowa częstotliwość (Hz) | 50 |
| Wytrzymałość elektromechaniczna (cykle) | 4000 |
| Maksymalna średnica przewodu (mm²) | 16 |
| Opcjonalne akcesoria dodatkowe |
|
Funkcje
- Ochrona obwodów przed prądami zwarciowymi,
- Ochrona obwodów przed prądami przeciążeniowymi,
- Wyłączanie i załączanie obwodów.

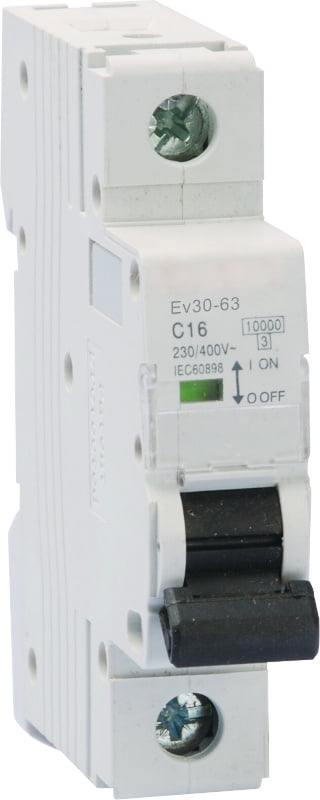

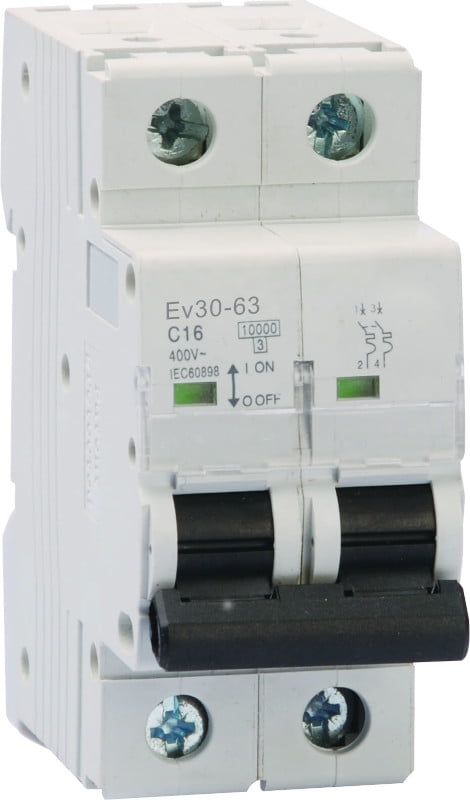

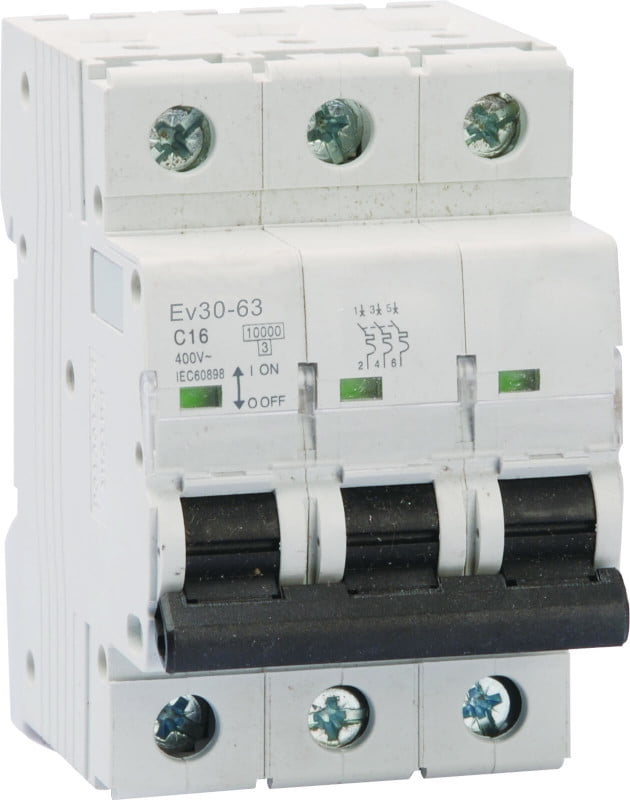

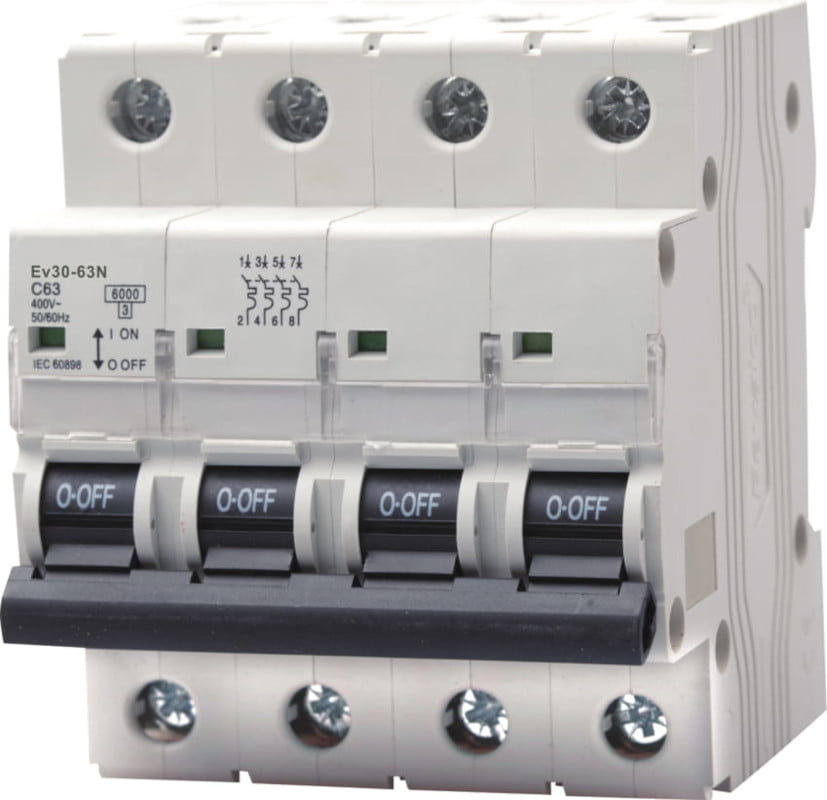

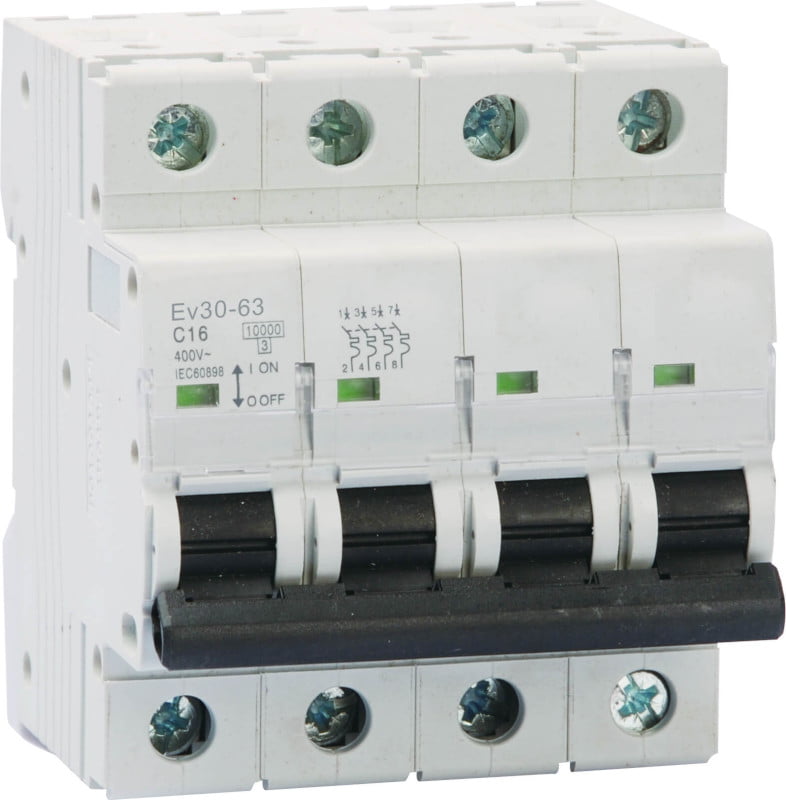

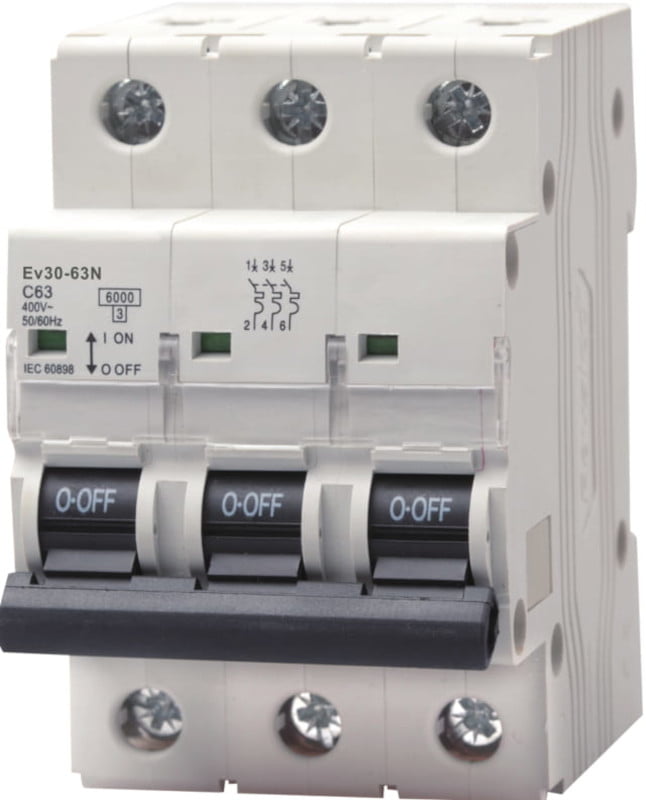

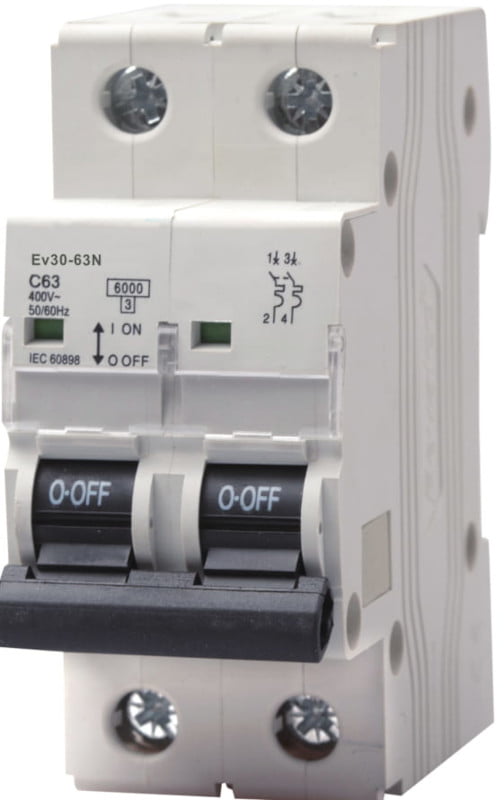

Wyłączniki Ev30-63 są stosowane w instalacjach domowych, a także w komercyjnych i przemysłowych systemach dystrybucji energii elektrycznej.
Dane techniczne
| Liczba biegunów | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
| Napięcie znamionowe AC (V) | 230/400 |
| Prąd znamionowy (A) | 20, 25, 32, 40, 50, 63, 80, 100, 125 |
| Charakterystyki wyzwalania | C, D |
| Zdolność zwarciowa (kA) | 10 |
| Znamionowy prąd wyłączalny (kA) | 7,5 |
| Znamionowa częstotliwość (Hz) | 50 |
| Znamionowe napięcie udarowe wytrzymywane (kV) | 6 |
| Wytrzymałość elektromechaniczna (cykle) | 10000 (8000 dla In=125A) |
| Maksymalna średnica przewodu elastycznego (mm²) | 35 |
| Maksymalna średnica przewodu sztywnego (mm²) | 50 |
Funkcje
- Ochrona obwodów przed prądami zwarciowymi,
- Ochrona obwodów przed prądami przeciążeniowymi,
- Wyłączanie i załączanie obwodów.

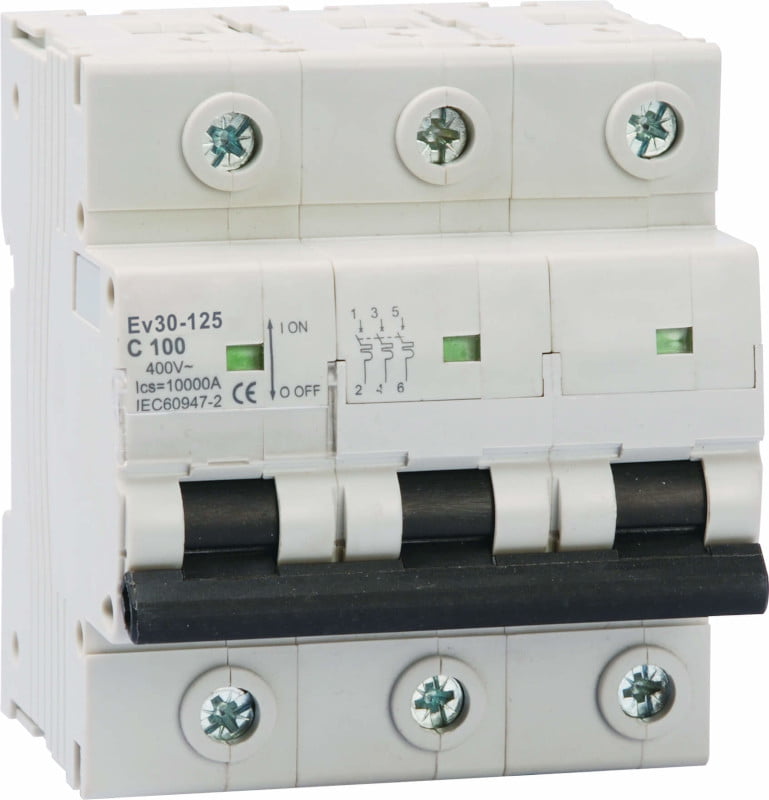

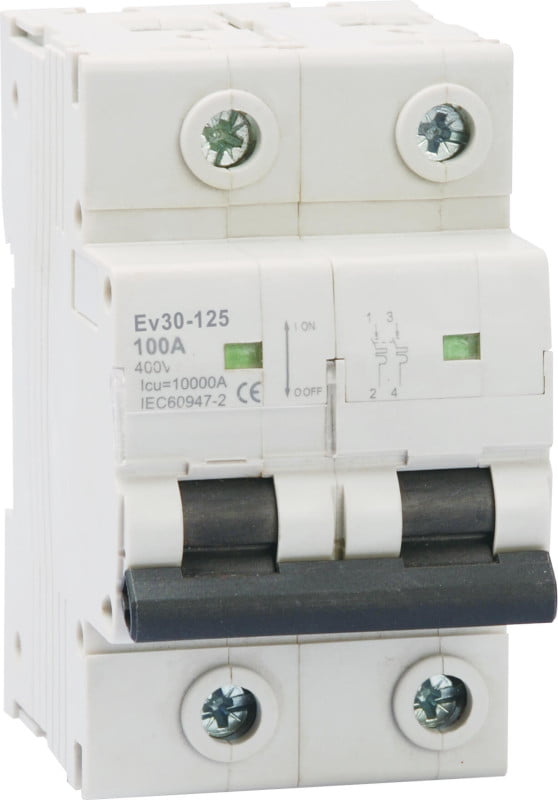

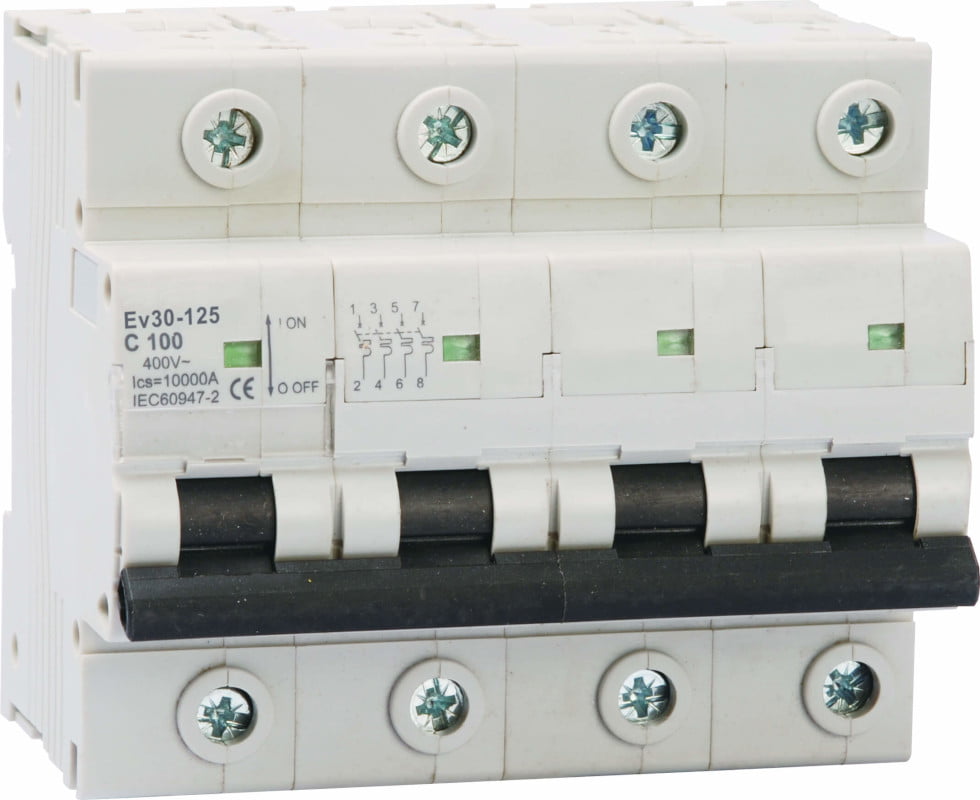

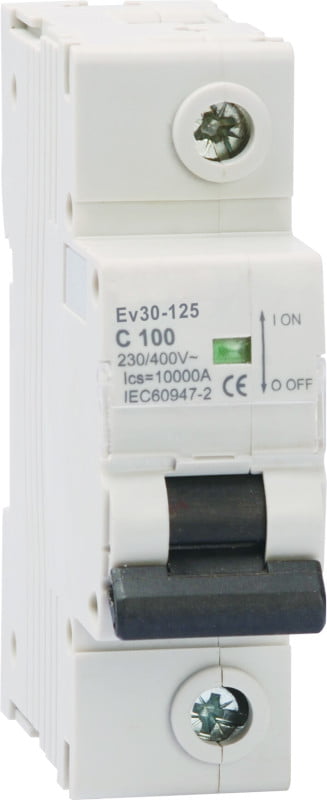

Wyłączniki Ev30-125 są stosowane w instalacjach domowych, a także w komercyjnych i przemysłowych systemach dystrybucji energii elektrycznej.

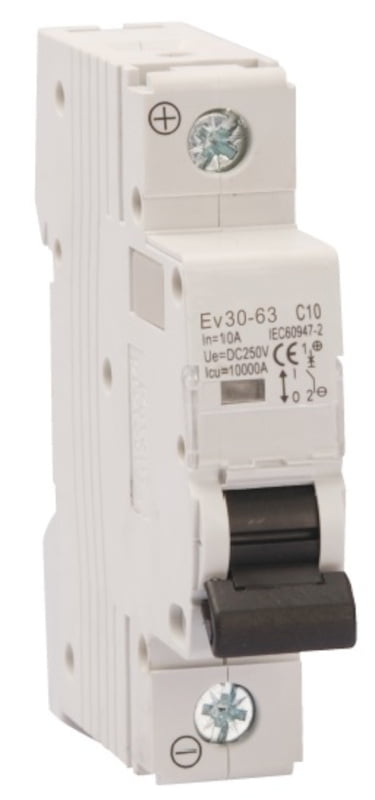

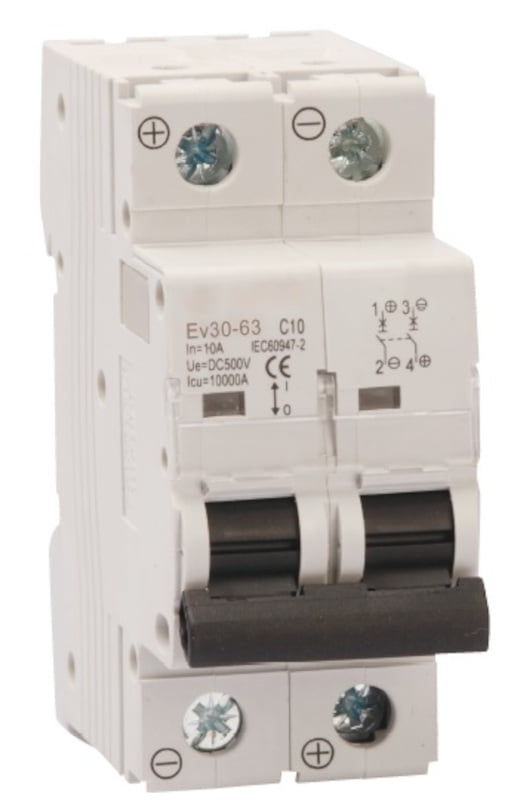

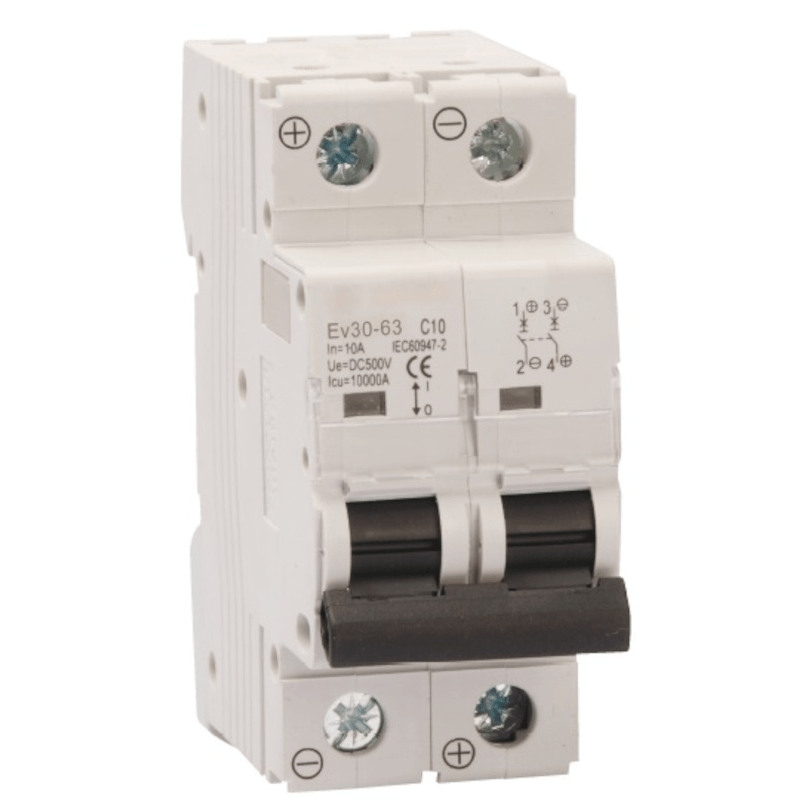

Wyłączniki nadprądowe DC
Wyłączniki nadprądowe firmy Rhenes posiadają specjalne rowki po bokach, które zapobiegają nagrzewaniu się wyłączników umieszczonych obok siebie na szynie montażowej. Cała konstrukcja chroniona jest patentami.
Jakość produktu jest gwarantowana przez oddział kontroli i jakości firmy Rhenes. Dodatkowo wyłączniki z każdej partii są wybiórczo sprawdzane w Avitron Polska.
Funkcje wyłącznika naprądowego DC:
- Ochrona obwodów przed prądami zwarciowymi,
- Ochrona obwodów przed prądami przeciążeniowymi,
- Wyłączanie i załączanie obwodów.
Wyłączniki nadprądowe DC są stosowane w instalacjach fotowoltaicznych i przemysłowych systemach dystrybucji energii elektrycznej specjalnego zastosowania.
Dane techniczne
| Liczba biegunów | 1P, 2P |
| Napięcie znamionowe AC (V) | 1P: 250, 2P:500 |
| Prąd znamionowy (A) | 1, 2, 3, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50, 63 |
| Charakterystyki wyzwalania | B, C |
| Zdolność zwarciowa (kA) | 10 |
| Znamionowe napięcie udarowe wytrzymywane (kV) | 6,2 |
| Wytrzymałość elektromechaniczna (cykle) | 10000 |
| Moment dokręcania (Nm) | 2 |
| Maksymalna średnica przewodu (mm²) | 1-32A: 25mm²; 40-63A: 35mm² |
| Zacisk śrubowy | M5 |

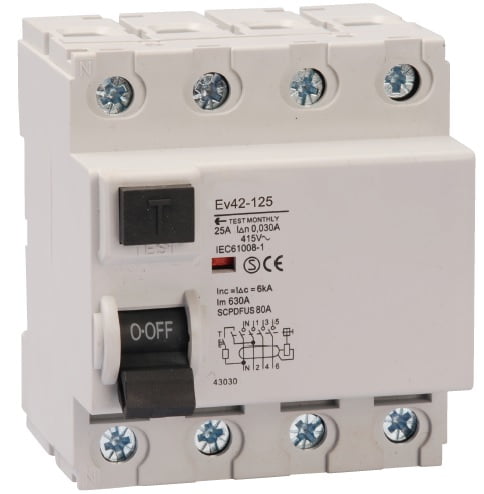

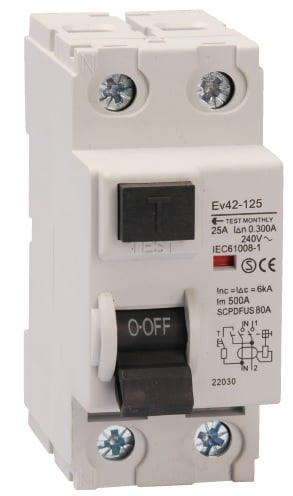

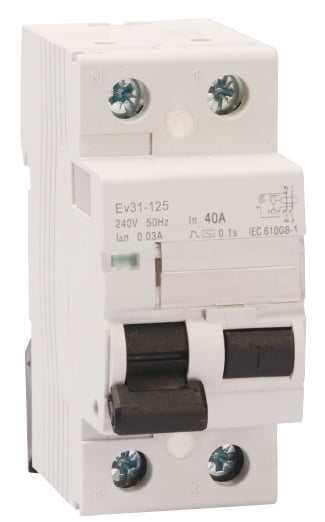

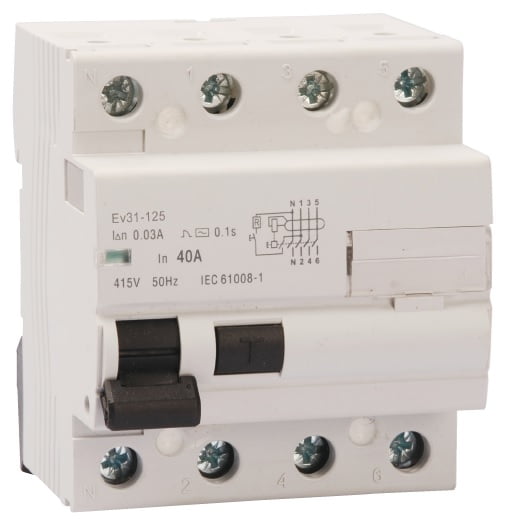

Wyłączniki różnicowoprądowe RCCB
Wyłączniki różnicowoprądowe RCCB firmy Rhenes posiadają specjalne rowki po bokach, które zapobiegają nagrzewaniu się wyłączników umieszczonych obok siebie na szynie montażowej. Cała konstrukcja chroniona jest patentami.
Jakość produktu jest gwarantowana przez oddział kontroli i jakości firmy Rhenes. Dodatkowo wyłączniki z każdej partii są wybiórczo sprawdzane w Avitron Polska.
Funkcje wyłącznika różnicowoprądowego:
- Ochrona przed porażeniem prądem elektrycznym.
Wyłączniki różnicowoprądowe są stosowane w instalacjach domowych, a także w komercyjnych i przemysłowych systemach dystrybucji energii elektrycznej.
Dane techniczne
| Liczba biegunów | 2, 4 |
| Napięcie znamionowe AC (V) | 230(240)/400(415) |
| Prąd znamionowy (A) | 25, 40, 63, 80,100,125 |
| Charakterystyki | A, AC, G, S |
| Zdolność zwarciowa (kA) | 10 |
| Znamionowy prąd wyłączalny (kA) | 7,5 |
| Znamionowy prąd różnicowy IAn(A) | 0.01, 0.03, 0.1, 0.3, 0.5 |
| Znamionowy różnicowy prąd niedziałający IAno | 0.5 IAn |
| Znamionowy warunkowy prąd zwarciowy Inc | 10 kA |
| Pozostały zakres prądu wyzwalania | 0.5IAn-IAn |
| Znamionowa częstotliwość (Hz) | 50 |
| Wytrzymałość elektromechaniczna (cykle) | 4000 |
| Moment dokręcania (Nm) | 2.0 |
| Maksymalna średnica przewodu (mm²) | 25 |
| Znamionowa zdolność wyłączania | 500A(ln=25A,40A) lub 630A(ln=63A) |
| Wielkość zacisku przyłączeniowego (mm) | 19 |
| Montaż | Na symetrycznej szynie DIN 35mm Montaż na panelu |
| Klasa ochrony | IP20 |
Dane techniczne
| Liczba biegunów | 2, 4 |
| Napięcie znamionowe AC (V) | 230(240)/400(415) |
| Prąd znamionowy (A) | 25, 40, 63, 80, 100, 125 |
| Charakterystyki prądu szczątkowego | A, AC |
| Zdolność zwarciowa (kA) | 10 |
| Znamionowa częstotliwość (Hz) | 50 |
| Wytrzymałość elektromechaniczna (cykle) | 4000 |
| Maksymalna średnica przewodu (mm²) | 25 |
| Znamionowa zdolność wyłączania | 500A(ln=25A,40A) lub 10lnA(ln=63A,80A, 100A, 125A) |
| Znamionowy prąd różnicowy IM (A) | 0.03, 0.1, 0.3, 0.5 |
| Różnicowy prąd niezadziałania | 0.5 |
| Trwanie wyzwolenia | Chwilowy Wyzw. <0.3s(0.1) |
| Pozostały zakres prądu wyzwalania | 0.5IAn-lM |
| Wielkość zacisku przyłączeniowego (mm) | 21 |
| Zacisk przyłączeniowy | Terminal słupkowy z zaciskiem |
| Moment dokręcania (Nm) | 2.0 |
| Montaż | Na symetrycznej szynie DIN 35 mm Montaż na panelu |
| Klasa ochrony | IP20 |

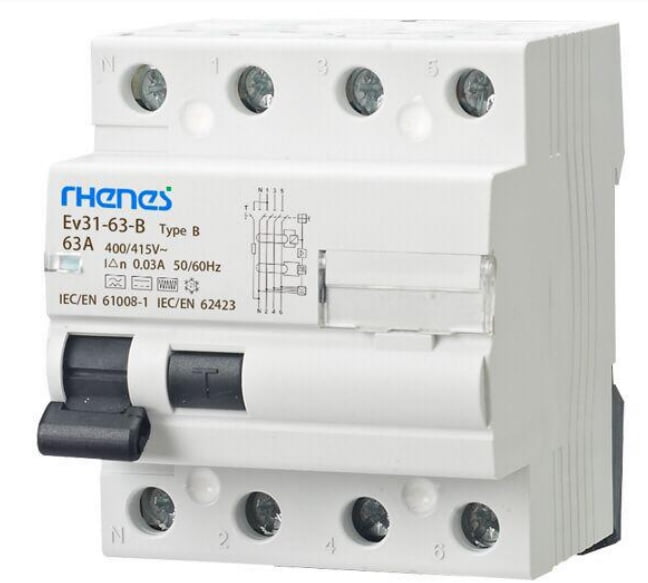

Wyłączniki różnicowoprądowe RCCB typ B
Wyłączniki różnicowoprądowe firmy Rhenes posiadają specjalne rowki po bokach, które zapobiegają nagrzewaniu się wyłączników umieszczonych obok siebie na szynie montażowej. Cała konstrukcja chroniona jest patentami.
Jakość produktu jest gwarantowana przez oddział kontroli i jakości firmy Rhenes. Dodatkowo wyłączniki z każdej partii są wybiórczo sprawdzane w Avitron Polska.
Funkcje wyłączników RCCB typu B:
- Ochrona przed porażeniem prądem elektrycznym.
Wyłączniki RCCB typ B są stosowane w instalacjach fotowoltaicznych, domowych, jako zabezpieczenie ładowarek samochodów elektrycznych, oraz przemysłowych systemach dystrybucji energii elektrycznej specjalnego zastosowania – prąd stały.
Dane techniczne
| Liczba biegunów | 2P, 4P |
| Napięcie znamionowe AC (V) | 230/400 |
| Prąd znamionowy (A) | 25, 40, 63 |
| Zdolność zwarciowa (kA) | 10 |
| Znamionowy prąd wyłączalny (A) | 10xIn |
| Znamionowa częstotliwość (Hz) | 50 |
| Znamionowy prąd różnicowy (A) | 0.03, 0.1, 0.3 |
| Znamionowy prąd różnicowy niedziałający (A) | 0,5xIΔn |
| Wytrzymałość elektromechaniczna (cykle) | 4000 |
| Moment dokręcania (Nm) | 2 |
| Możliwość przyłączenia (mm²) | 25 |

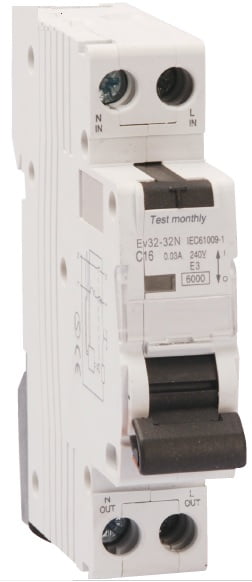

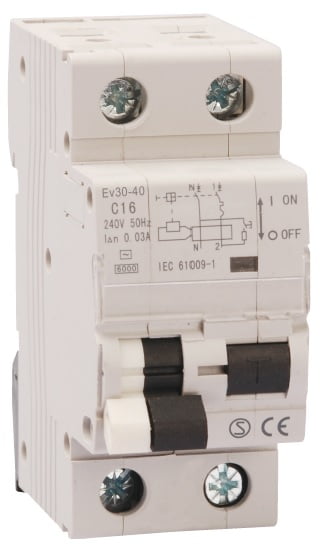

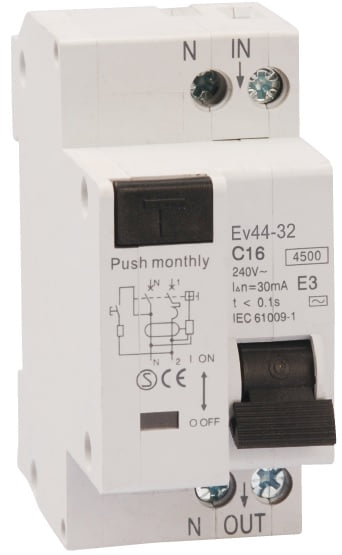

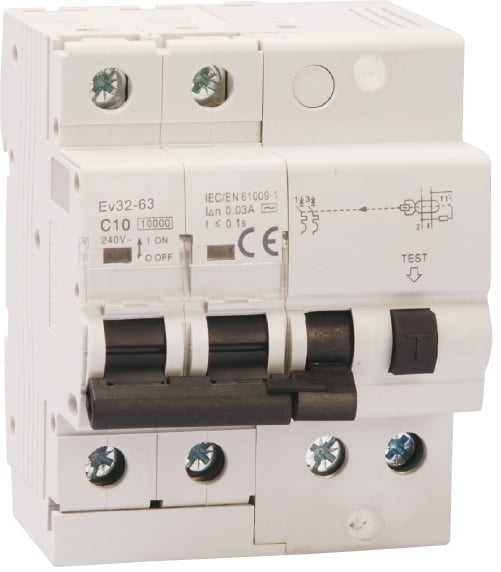

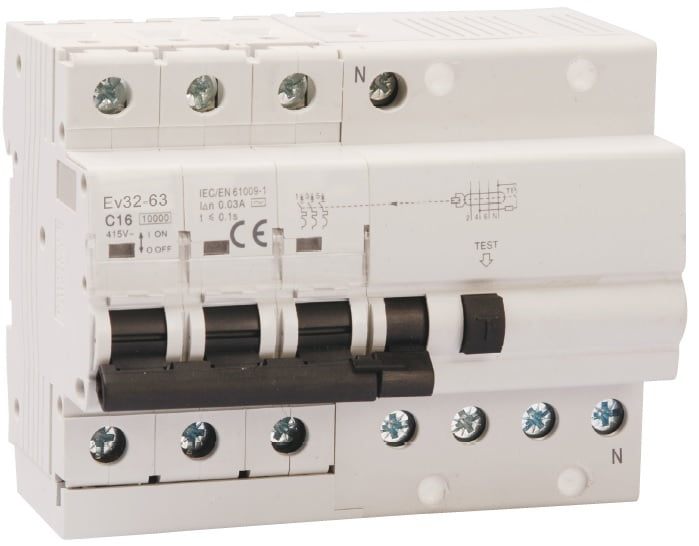

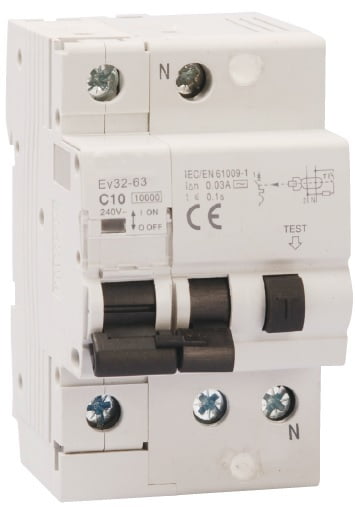

Wyłączniki różnicowoprądowe z członem nadprądowym RCBO
Wyłączniki RCBO firmy Rhenes posiadają specjalne rowki po bokach, które zapobiegają nagrzewaniu się wyłączników umieszczonych obok siebie na szynie montażowej. Cała konstrukcja chroniona jest patentami.
Wyłącznik RCBO Rhenes posiada 3 stany położenia styków: załączony, wyłączony i wyzwolony. W przypadku zwarcia wyłącznik przechodzi w stan wyzwolenia i aby go ponownie załączyć należy go najpierw wyłączyć. Taki mechanizm świetnie sprawdza się w czasie diagnostyki oraz pomiarów przeprowadzanych przez elektryków. Do każdego wyłącznika dołączana jest instrukcja, którą można przykleić na drzwiczki rozdzielnicy dla informacji użytkownika domowego.
Wyłącznik RCBO Rhenes pokazuje również stan wyzwolenia przez człon zwarciowy oraz przez człon różnicowy, dzięki czemu kwalifikowany elektryk oszczędza czas na diagnostykę.
Jakość produktu jest gwarantowana przez oddział kontroli i jakości firmy Rhenes. Dodatkowo wyłączniki z każdej partii są wybiórczo sprawdzane w Avitron Polska.
Funkcje RCBO:
- Ochrona obwodów przed prądami zwarciowymi,
- Ochrona obwodów przed prądami przeciążeniowymi,
- Wyłączanie i załączanie obwodów,
- Ochrona przed porażeniem prądem elektrycznym.
Wyłączniki RCBO są stosowane w instalacjach domowych, a także w komercyjnych i przemysłowych systemach dystrybucji energii elektrycznej.
Dane techniczne
| Liczba biegunów | 1P+N |
| Napięcie znamionowe AC (V) | 240V |
| Prąd znamionowy (A) | 1, 2, 3, 4, 6, 1O, 16, 20, 25, 32, 40 |
| Charakterystyki | AC, A |
| Charakterystyki wyzwolenia | B, C, D |
| Zdolność zwarciowa (kA) | 10 |
| Znamionowa częstotliwość (Hz) | 50/60 |
| Wytrzymałość elektromechaniczna (cykle) | 4000 |
| Typ | Elektromagnetyczny |
| Znamionowy prąd różnicowy (A) | 0.03, 0.1, 0.3 |
| Czas wyzwalania | Bezzwłoczny 0.1 s |
| Zacisk przyłączeniowy | Terminal słupkowy z zaciskiem |
| Możliwość przyłączenia (mm²) | 16 |
| Wielkość zacisku przyłączeniowego (mm) | 21,5 |
| Montaż | Na symetrycznej szynie DIN 35mm Montaż na panelu |
Dane techniczne
| Liczba biegunów | 1P+N |
| Napięcie znamionowe AC (V) | 240V |
| Prąd znamionowy (A) | 6, 10, 16, 20, 25, 32 |
| Charakterystyki prądu szczatkowego | AC, A |
| Charakterystyki wyzwolenia | B, C |
| Zdolność zwarciowa (kA) | 6 |
| Znamionowa częstotliwość (Hz) | 50 |
| Wytrzymałość elektromechaniczna (cykle) | 4000 |
| Znamionowy prąd różnicowy (A) | 0.03 |
| Trwanie wyzwolenia | Chwilowy 0.1 s |
| Średnica śruby d(mm) | M4 |
| Stopień ochrony | IP20 |
| Moment dokręcenia (Nm) | 1.2 |
| Montaż | Na szynie symetrycznej DIN 35mm |

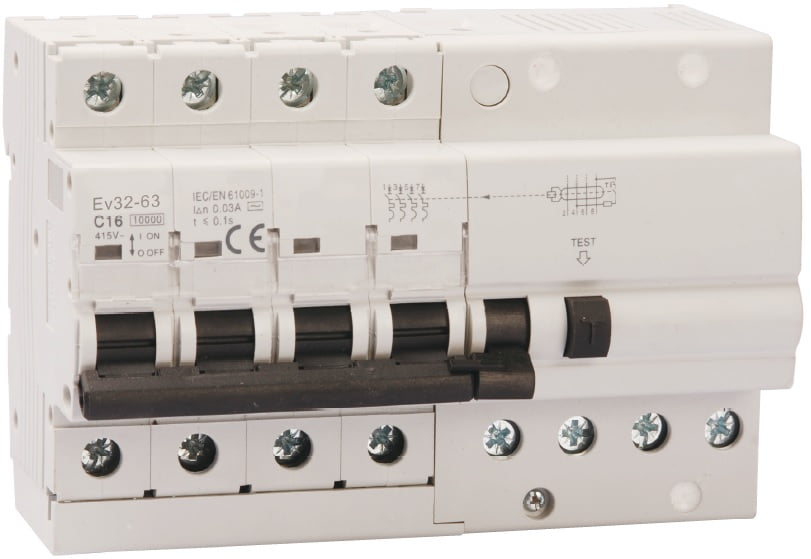

Dane techniczne
| Liczba biegunów | 1P+N, 2P, 3P, 3P+N, 4P |
| Napięcie znamionowe AC (V) | 230/400V AC |
| Prąd znamionowy (A) | 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63 |
| Charakterystyki prądu szczątkowego | AC, A |
| Charakterystyki wyzwolenia | B, C, D |
| Zdolność zwarciowa (kA) | 6 |
| Znamionowy prąd różnicowy (A) | 0.03, 0.1, 0.3 |
| Znamionowa częstotliwość (Hz) | 50/60 |
| Trwanie wyzwolenia | Chwilowy 0.1 s |
| Wytrzymałość elektromechaniczna (cykle) | 4000 |
| Wielkość zacisku przyłączeniowego | H1=19mm H2=23mm |
Dane techniczne
| Liczba biegunów | 1P+N |
| Napięcie znamionowe AC (V) | 240 |
| Prąd znamionowy (A) | 6, 10, 16, 20, 25, 32 |
| Charakterystyki wyzwalania | B, C, D |
| Zdolność zwarciowa (kA) | 4,5 |
| Trwanie wyzwolenia | Chwilowy 0.1 s |
| Znamionowy prąd różnicowy (A) | 0.03, 0.1, 0.3 |
| Znamionowa częstotliwość (Hz) | 50/60 |
| Zacisk przyłączeniowy | Terminal słupkowy z zaciskiem |
| Wytrzymałość elektromechaniczna (cykle) | 4000 |
| Charakterystyki prądu szczątkowego | AC |
| Wielkość zacisku przyłączeniowego | H1=16mm H2=21mm |
| Typ | Elektroniczny |
| Wyzwolenie nadnapięciowe | 280V±5% |
| Maksymalna średnica przewodu (mm²) | Elastyczny - 10 Stały - 16 |
| Dodatkowe akcesoria |
|

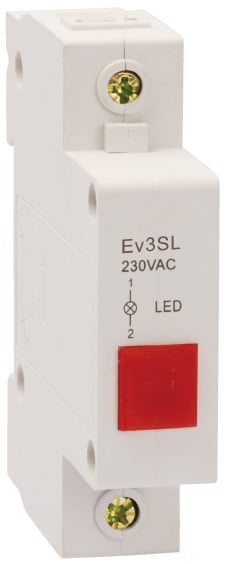

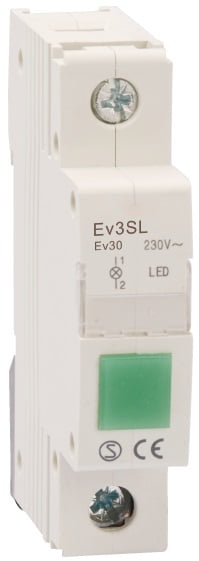

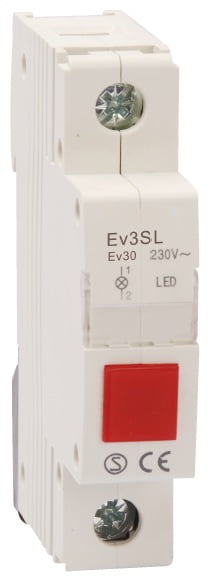

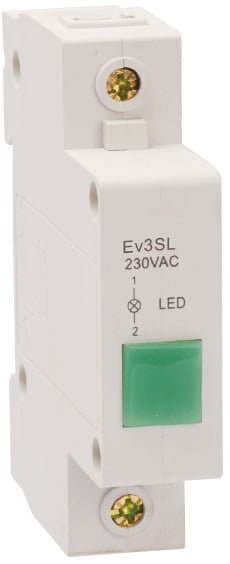

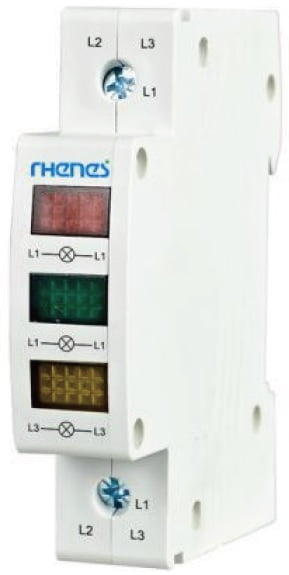

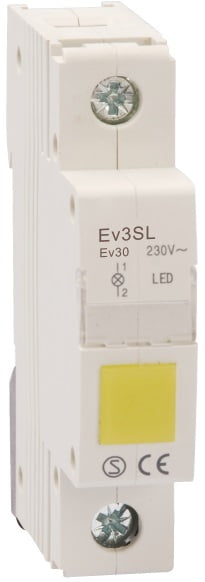

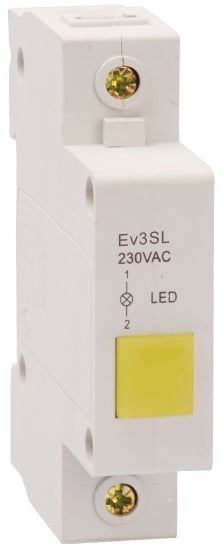

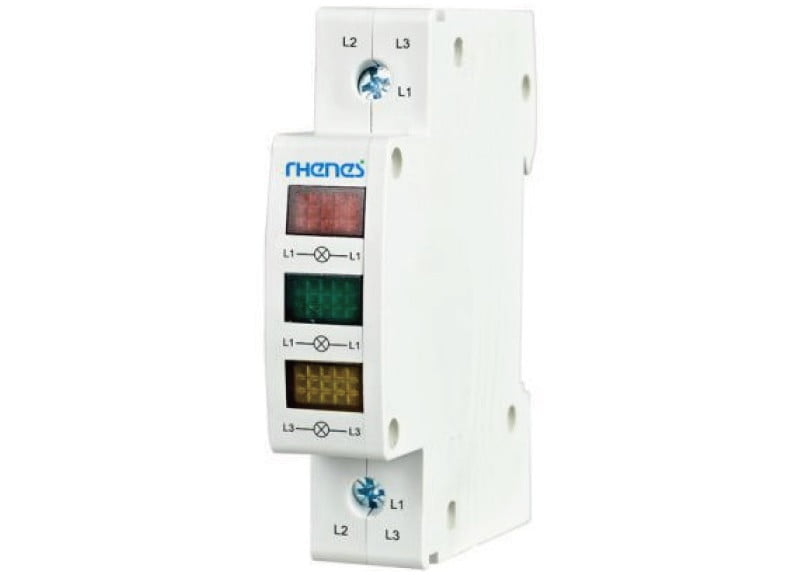

Lampki modułowe
Lampki modułowe firmy Rhenes posiadają specjalne rowki po bokach, które zapobiegają nagrzewaniu się wyłączników umieszczonych obok siebie na szynie montażowej. Cała konstrukcja chroniona jest patentami.
Jakość produktu jest gwarantowana przez oddział kontroli i jakości firmy Rhenes. Dodatkowo lampki z każdej partii są wybiórczo sprawdzane w Avitron Polska.
Każda lampka jest innego koloru aby bardziej odróżnić wszystkie fazy w warunkach bez światła.
Funkcje:
- Wyświetlanie informacji o stanie zasilania.

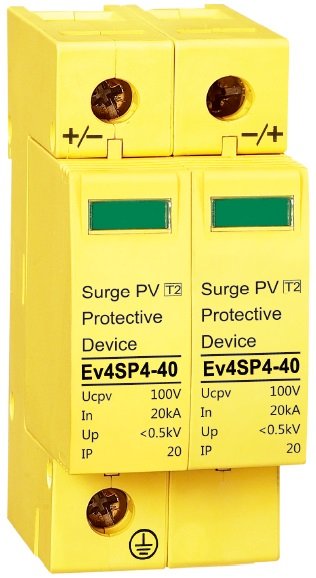

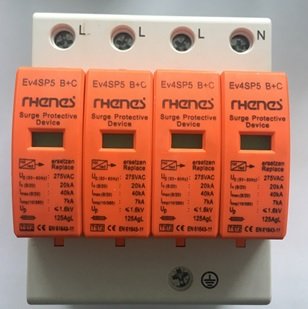

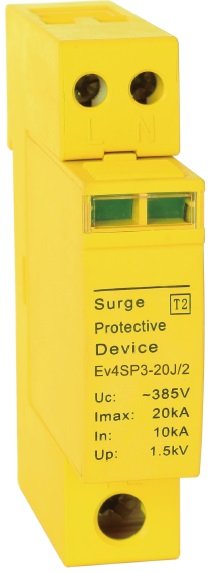

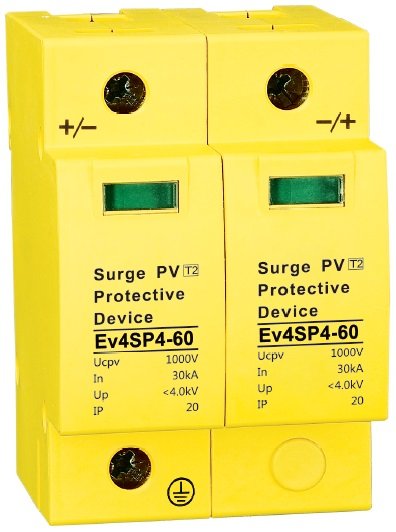

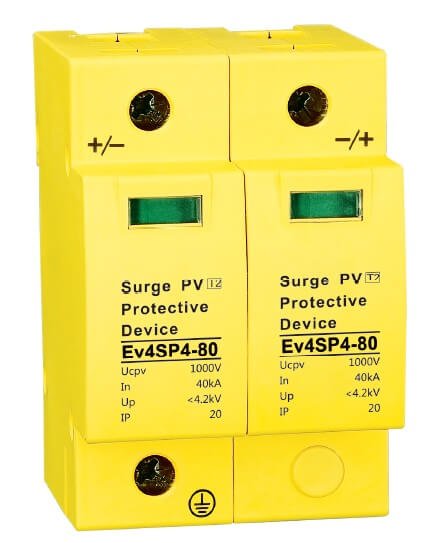

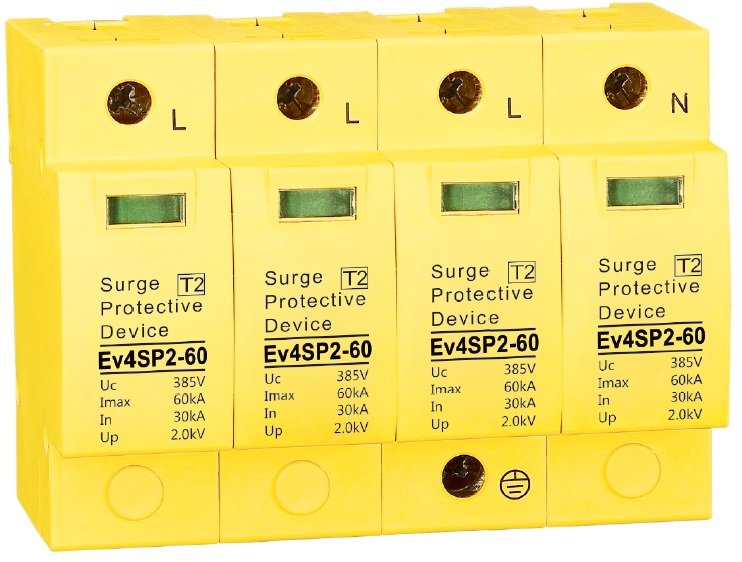

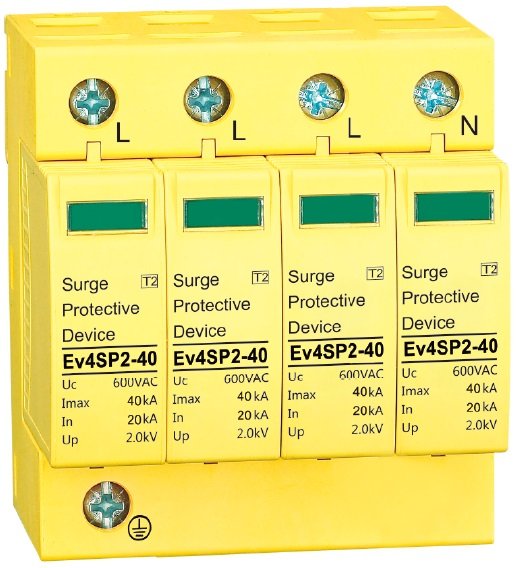

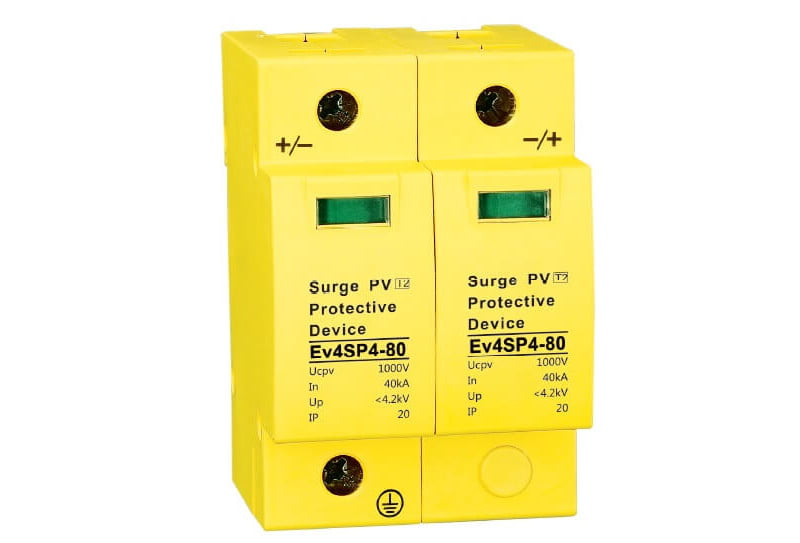

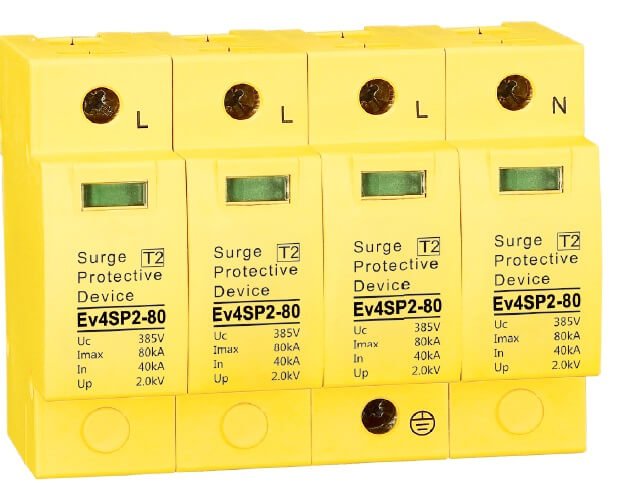

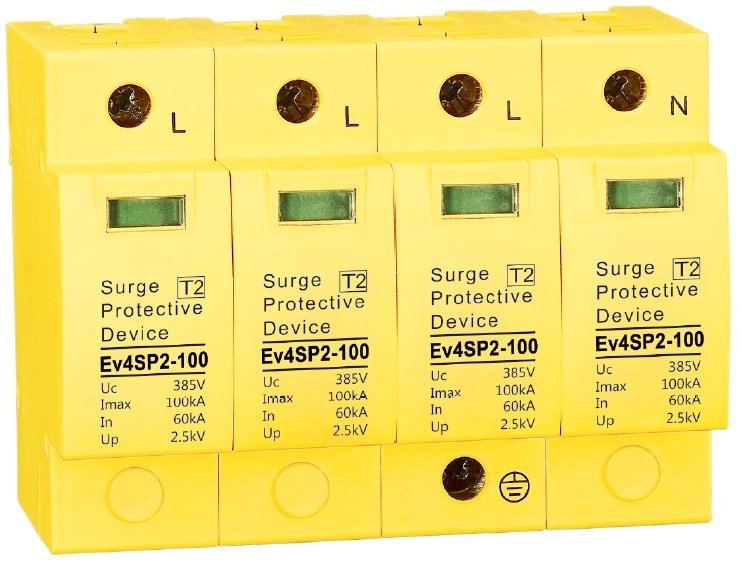

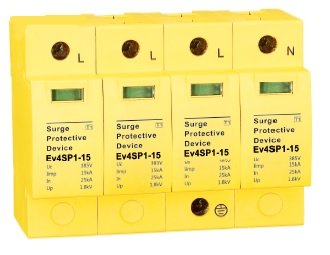

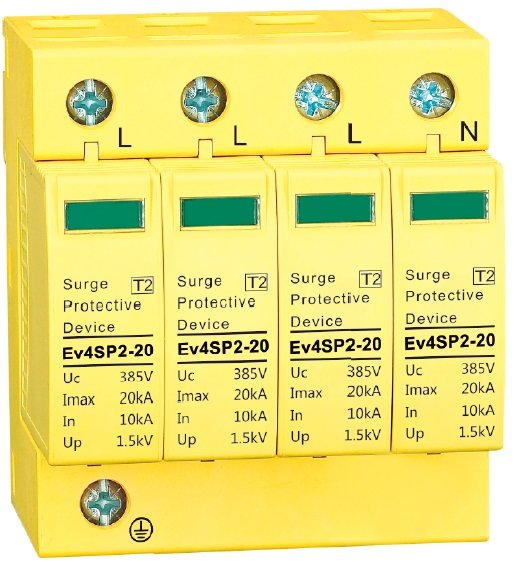

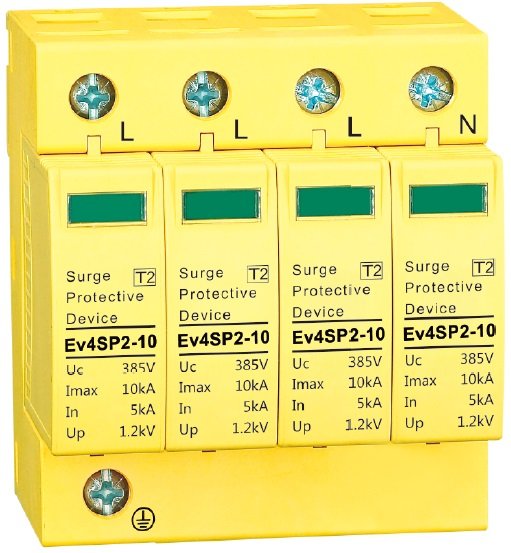

Ochrona przeciwprzepięciowa
Jakość produktu jest gwarantowana przez oddział kontroli i jakości firmy Rhenes. Dodatkowo ograniczniki przepięć z każdej partii są wybiórczo sprawdzane w Avitron Polska.
Ev4SP3 są skonstruowane w taki sposób, że za pomocą jednego modułu chronią L i N, zaoszczędzając miejsce w rozdzielnicy.
Funkcje:
- Ochrona instalacji elektrycznej i urządzeń przed przepięciami.
Dane techniczne
| MODEL | Ev4-12.5 | Ev4-15 | Ev4-25 |
| Znamionowe napięcie pracy Uo (V) | 220-690 (3N50Hz) | ||
| Maks. Ciągle napięcie robocze Uc (V) | 385-550 | ||
| Ilość ładunku elektrycznego Q (As) | 6.5 | 7.5 | 12 |
| Nominalny prąd rozładowania In 8/20µs (kA) | 50 | 25 | 100 |
| Prąd udarowy Imax 10/350 (kA) | 12.5 | 15 | 25 |
| Poziom ochrony napięcia Up (kV) | 2.5 | 1.8 | 1.5 |
| Kombinacja | 3+0 4+0 2+1 3+1 | ||
| Możliwe podłączenie | 4-35mm² | ||
| Stopień ochrony IP | IP20 | ||
| Wskaźnik lokalny | Kolor zielony- stan normalny, kolor czerwony- awaria |
||
| Norma | UL94V-0 / IEC61643-11.2011 | ||
Dane techniczne
| MODEL | Ev4SP2-10 | Ev4SP2-20 | Ev4SP2-40 | Ev4SP2-60 | Ev4SP2-80 | Ev4SP2-100 |
| Znamionowe napięcie pracy Un (V) | 220 (1 N50Hz) 380 (3N50Hz) | |||||
| Maks. Ciągłe napięcie robocze Uc (V) | 275-420 | (N-PE 255) 275-420 | (N-PE 255) 275 - 690 | (N-PE 255) 275 - 690 | (N-PE 255) 275 - 690 | (N-PE 255) 275 - 690 |
| Nominalny prąd rozładowania In 8/20µs (kA) | 5 | 10 | 20 | 30 | 40 | 60 |
| Maks. prąd rozładowania Imax 8/20µs (kA) | 10 | 20 | 40 | 60 | 80 | 100 |
| Poziom ochrony napięcia Up (kV) | <0.8-1.5 | <1.0-1.8 | <1.0-3.0 | <1.2-3.0 | <1.2-3.0 | <1.2-3.0 |
| Kombinacja | 1 +0 / 2+0 / 3+0 / 4+0 / 1 + 1 / 2+ 1 / 3+ 1 |
|||||
| Możliwe podłączenie | 4-16mm² | |||||
| Wskaźnik lokalny | Kolor zielony- stan normalny, kolor czerwony- awaria |
|||||
| Stopień ochrony IP | IP20 | |||||
| Standard | UL94V-0 / IEC61643-11.2011 | |||||
Dane techniczne
| MODEL | Ev4SP3-20J/2 | Ev4SP3-20J/2+ 1 |
| Znamionowe napięcie pracy Uo (V) | 220 (1 NS0Hz) | |
| Maks. ciągle napięcie robocze Uc (V) | 275 320 385 | |
| Maks. prąd rozładowania Imax 8/20µs (kA) | 20 | |
| Nominalny prąd rozładowania In 8/20µs (kA) | 10 | |
| Poziom ochrony napięcia Up (kV) | < 1.0 < 1.2 < 1.5 | |
| Kombinacja | 1+0 2+0 3+0 4+0 1+1 2+1 3+1 | |
| B alarm dźwiękowy i świetlny | ||
| Możliwe podłączenie | UN 2.5mm² | PE 4mm² |
| Stopień ochrony IP | IP20 | |
| Materiał | PA66 | |
| Wskaźnik lokalny | Kolor zielony- stan normalny, kolor czerwony- awaria | |
| Zewnętrzny stopień ognioodporności | Zgodny z UL94V-0 | |
Dane techniczne
| MODEL | Ev4SP5-10 | Ev4SP5-20 | Ev4SP5-60 | Ev4SP5-80 | Ev4SP5-100 |
| Nominalny prąd rozładowania 8/20µs (kA) | 5 | 10 | 30 | 40 | 50 |
| Maks. prąd rozładowania 8/20µs (kA) | 10 | 20 | 60 | 80 | 100 |
Ochrona przeciwprzepięciowa PV
Jakość produktu jest gwarantowana przez oddział kontroli i jakości firmy Rhenes. Dodatkowo ograniczniki przepięć DC z każdej partii są wybiórczo sprawdzane w Avitron Polska.
Funkcje:
- Ochrona instalacji elektrycznej DC i urządzeń przed przepięciami.
Dane techniczne
| MODEL | Ev4SP4-40 | Ev4SP4-60 | Ev4SP4-80 |
| Znamionowe napięcie pracy Uo (V) | 24, 48, 200, 300, 500, 600, 800 | 300, 500, 600, 800 | |
| Maks. ciągłe napięcie robocze Uc (V) | 75, 100, 300, 500, 600, 800, 1000 | 500, 600, 800, 1000 | |
| Maks. prąd rozładowania Imax 8/20µs (kA) | 20 | 30 | 40 |
| Nominalny prąd rozładowania In 8/20µs (kA) | 40 | 60 | 80 |
| Poziom ochrony napięcia Up (kV) | < 0.3 < 0.5 <2.0 < 2.8 < 3.0 < 3.5 < 4.0 | < 2.8 < 3.0 < 3.5 < 4.0 | < 2.8 < 3.0 < 3.5 < 4.2 |
| Wskaźnik lokalny | Kolor zielony- stan normalny, kolor czerwony- awaria | ||
| Stopień ochrony IP | IP20 | ||
| Materiał | PA66 | ||
| Zewnętrzny stopień ognioodporności | Zgodny z UL94V-0 | ||

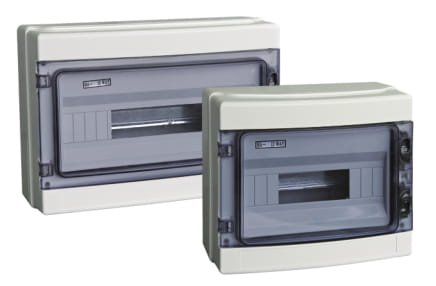

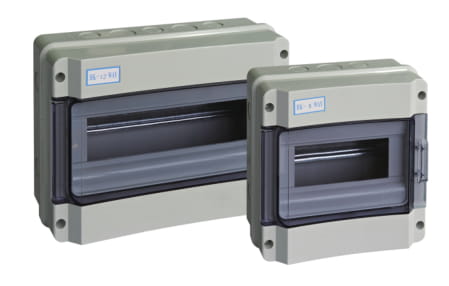

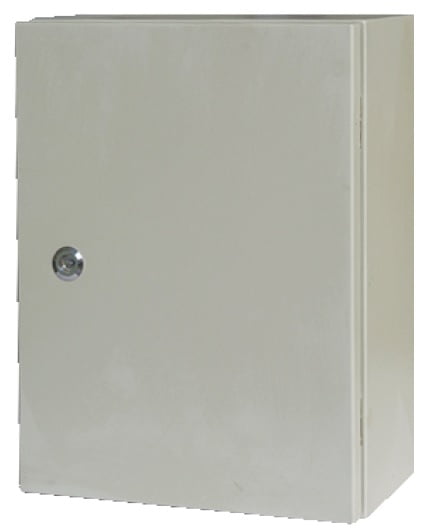

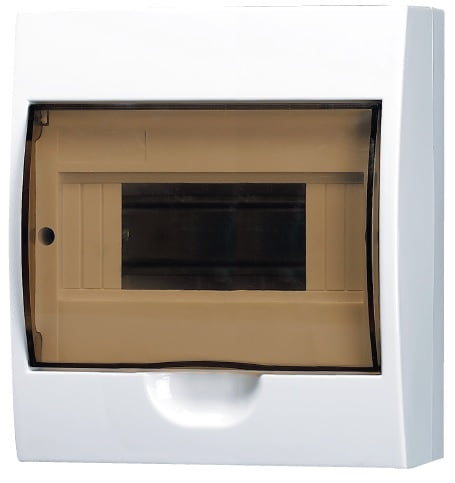

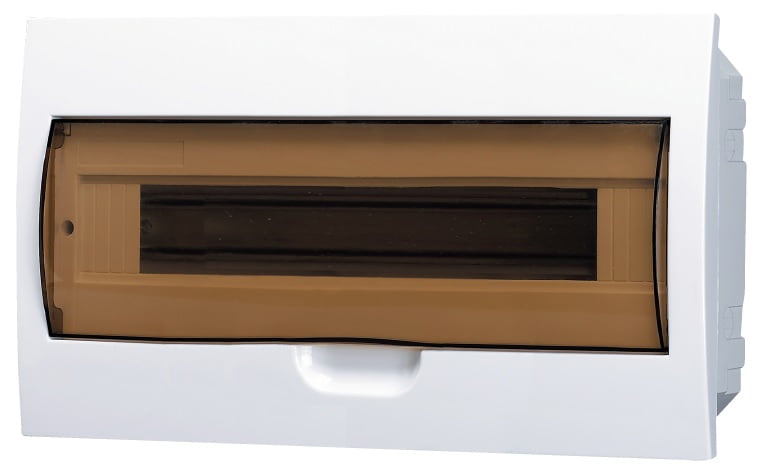

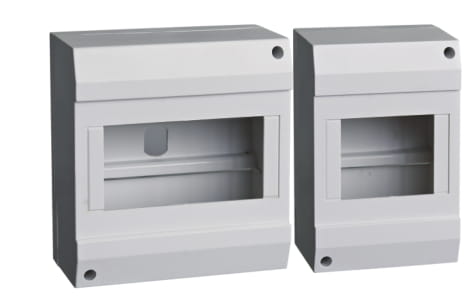

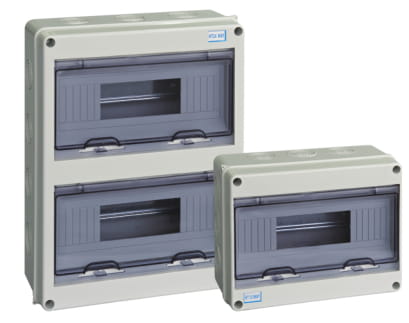

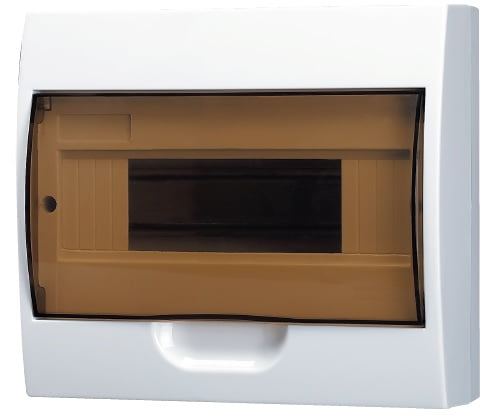

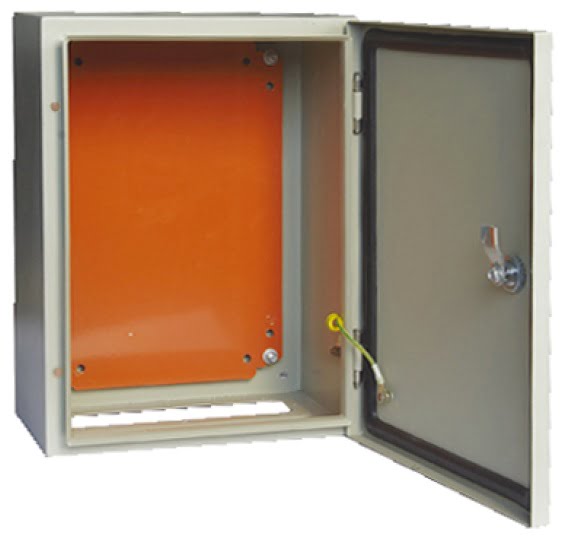

Rozdzielnice elektryczne
Rozdzielnice elektryczne stosuje się w każdej instalacji elektrycznej w celu umieszczenia zabezpieczeń.
Jakość produktu jest gwarantowana przez oddział kontroli i jakości firmy Rhenes. Dodatkowo rozdzielnice elektryczne z każdej partii są wybiórczo sprawdzane w Avitron Polska.
Funkcje:
- Ochrona zabezpieczeń elektrycznych przed czynnikami otoczenia,
- Ochrona przed dostępem osób niepowołanych.
Dane techniczne

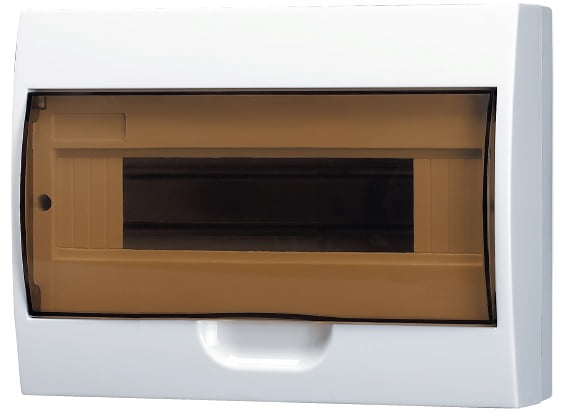

| Specyfikacja | Szerokość | Wysokość | Głębokość |

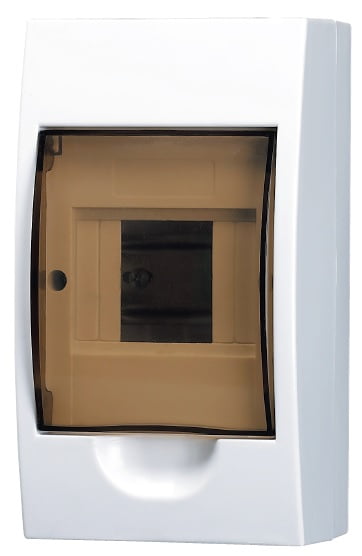

| Ev4PD1 - 4 miejsca | 24 | 200 | 95 |
| Ev4PD1 - 6 miejsc | 48 | 200 | 95 |

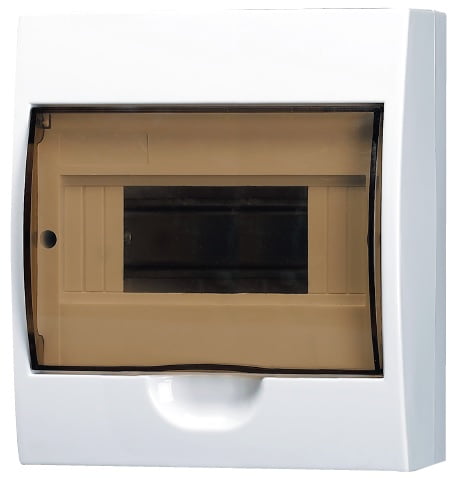

| Ev4PD1 - 8 miejsc | 48 | 200 | 95 |
| Ev4PD1 - 10 miejsc | 48 | 200 | 95 |
| Ev4PD1 - 12 miejsc | 66 | 200 | 95 |

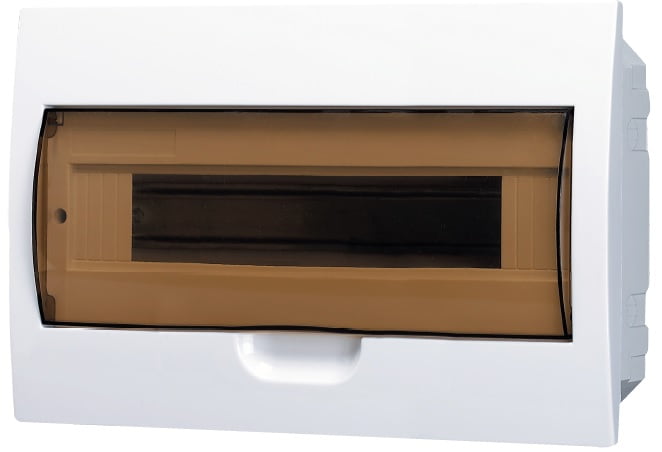

| Ev4PD1 - 15 miejsc | 88 | 200 | 95 |
| Ev4PD1 - 18 miejsc | 84 | 222 | 95 |

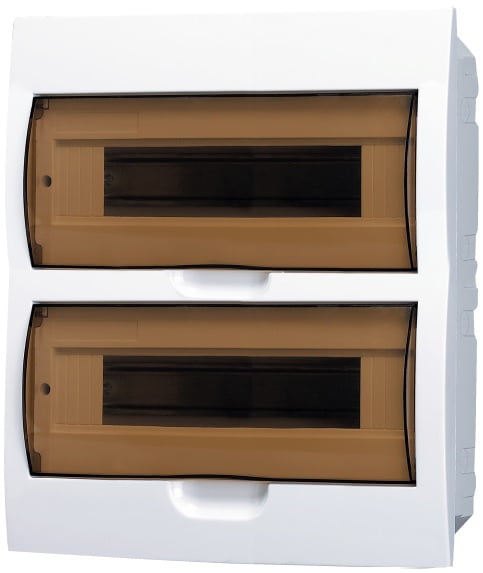

| Ev4PD1 - 24 miejsca | 112 | 325 | 97 |

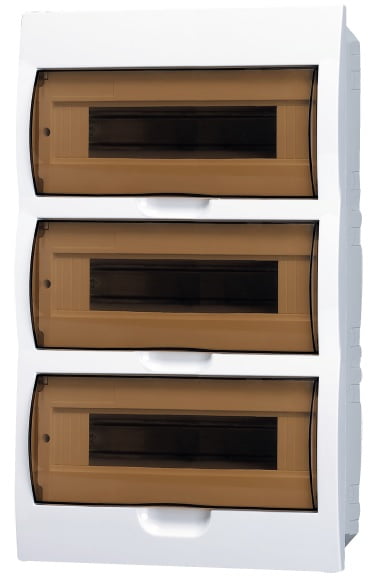

| Ev4PD1 - 36 miejsc | 168 | 462 | 100 |

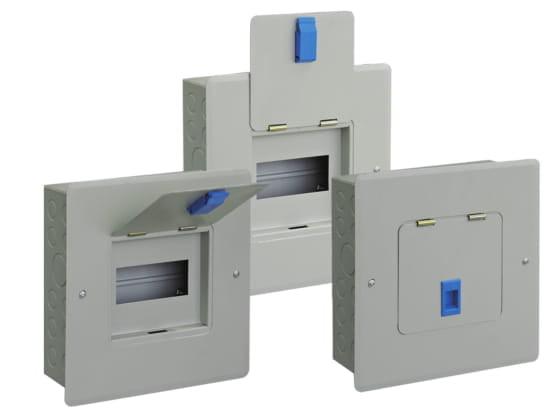

| Model | Lp. miejsc | Rozmiary(mm) | ||||
| H | h | W | w | D | ||
| MDB-E BS 4 | 4 miejsc | 273 | 243 | 280 | 250 | 95 |
| MDB-E BS 6 | 6 miejsc | 309 | 279 | 280 | 250 | 95 |
| MDB-E BS 8 | 8 miejsc | 345 | 315 | 280 | 250 | 95 |
| MDB-E BS 10 | 10 miejsc | 381 | 351 | 280 | 250 | 95 |
| MDB-E BS 12 | 12 miejsc | 417 | 387 | 280 | 250 | 95 |
| MDB-E BS 14 | 14 miejsc | 453 | 423 | 280 | 250 | 95 |
| MDB-E BS 16 | 16 miejsc | 489 | 459 | 280 | 250 | 95 |
Jednofazowy z wyłącznikiem głównym MCB, maks. 100 A

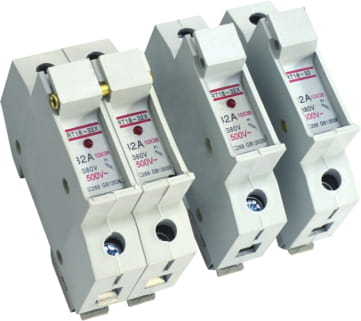

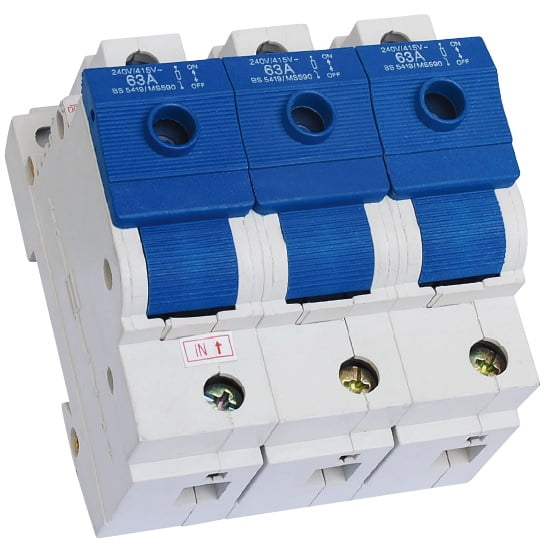

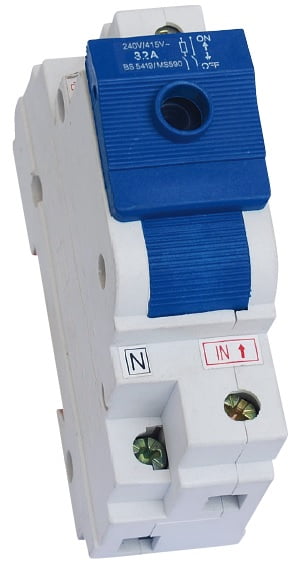

Podstawy bezpiecznikowe
Podstawy bezpiecznikowe są urządzeniem gdzie należy umieścić bezpiecznik. Tworzą wówczas rolę rozłączników bezpiecznikowych.
Stosowane w większości małych instalacjach elektrycznych, jako zabezpieczenie obwodów.
Jakość produktu jest gwarantowana przez oddział kontroli i jakości firmy Rhenes. Dodatkowo podstawy bezpiecznikowe z każdej partii są wybiórczo sprawdzane w Avitron Polska.
Funkcje w połączeniu z bezpiecznikiem:
- Zabezpieczenie nadprądowe lub zwarciowe.

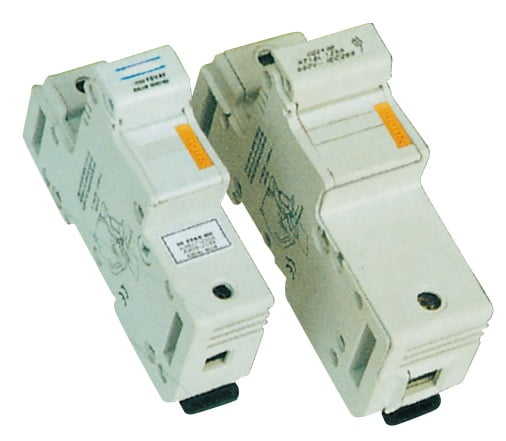

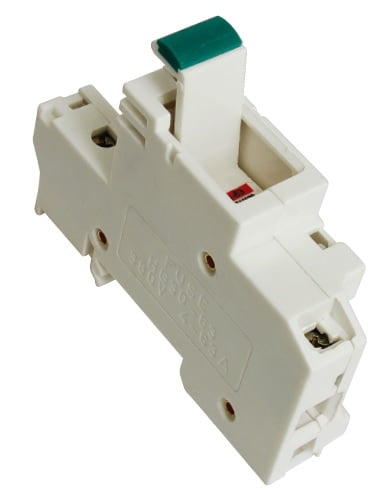

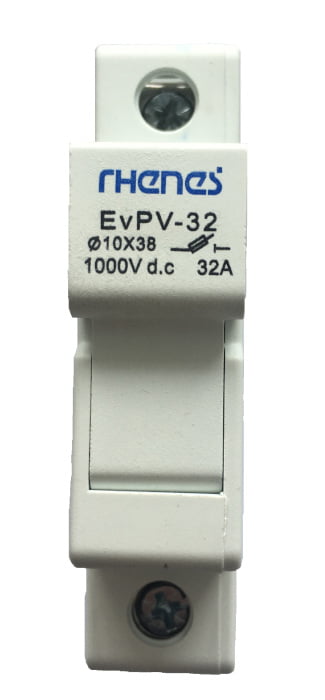

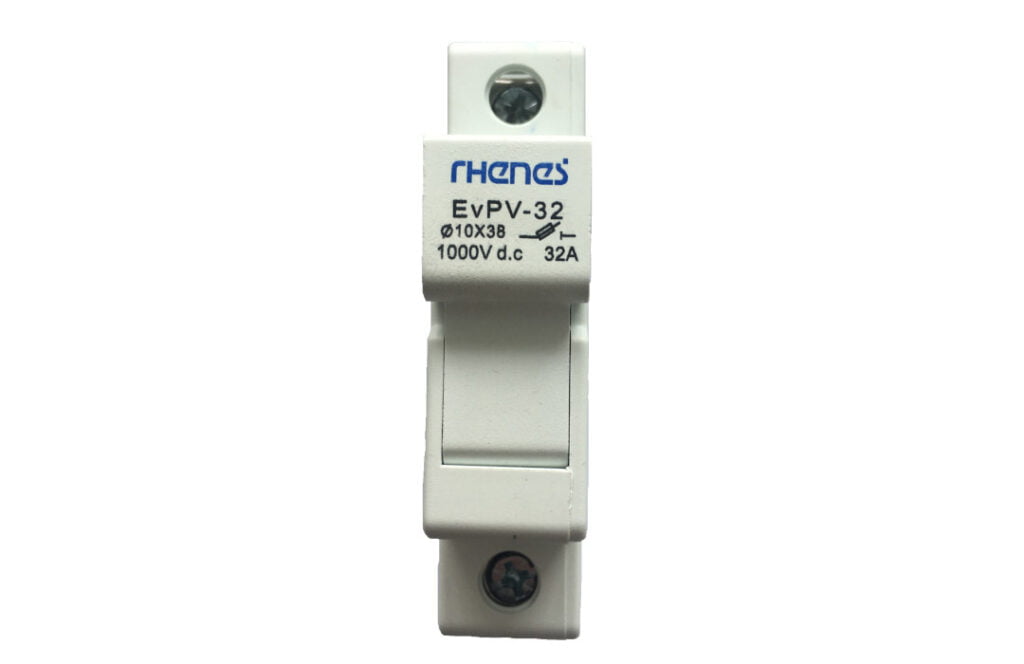

Podstawy bezpiecznikowe DC
Podstawy bezpiecznikowe są urządzeniem gdzie należy umieścić bezpiecznik. Tworzą wówczas rolę rozłączników bezpiecznikowych.
Stosowane w większości instalacji fotowoltaicznych jako zabezpieczenie paneli fotowoltaicznych.
Jakość produktu jest gwarantowana przez oddział kontroli i jakości firmy Rhenes. Dodatkowo podstawy bezpiecznikowe z każdej partii są wybiórczo sprawdzane w Avitron Polska.
Funkcje w połączeniu z bezpiecznikiem:
- Zabezpieczenie nadprądowe lub zwarciowe.

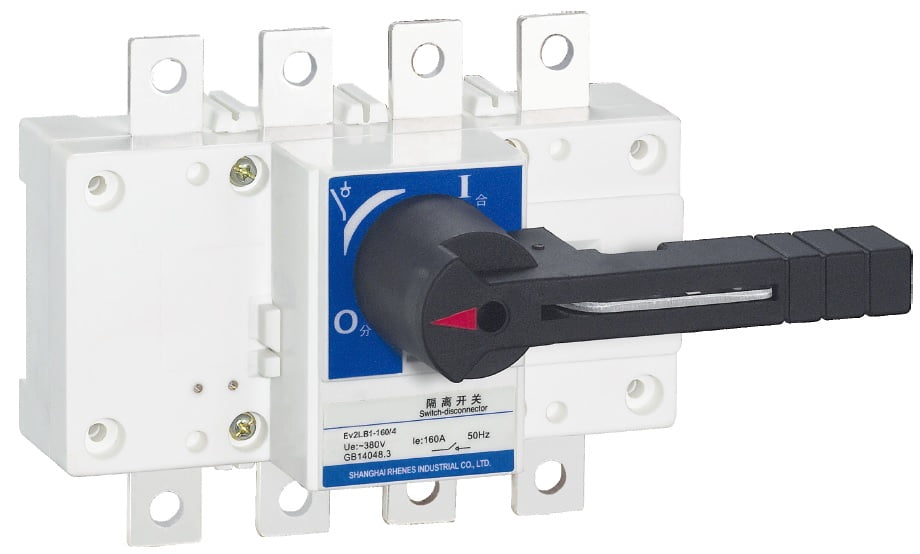

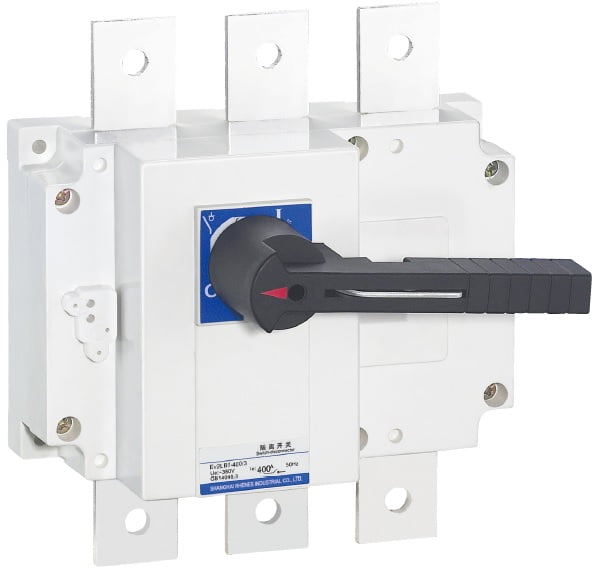

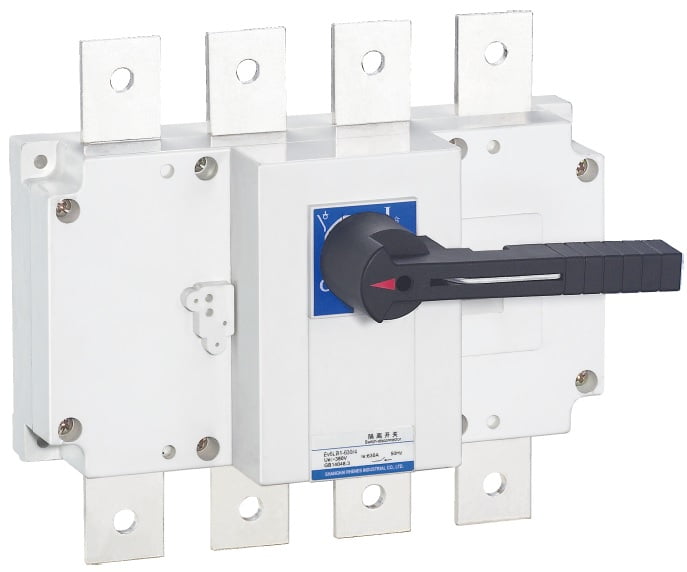

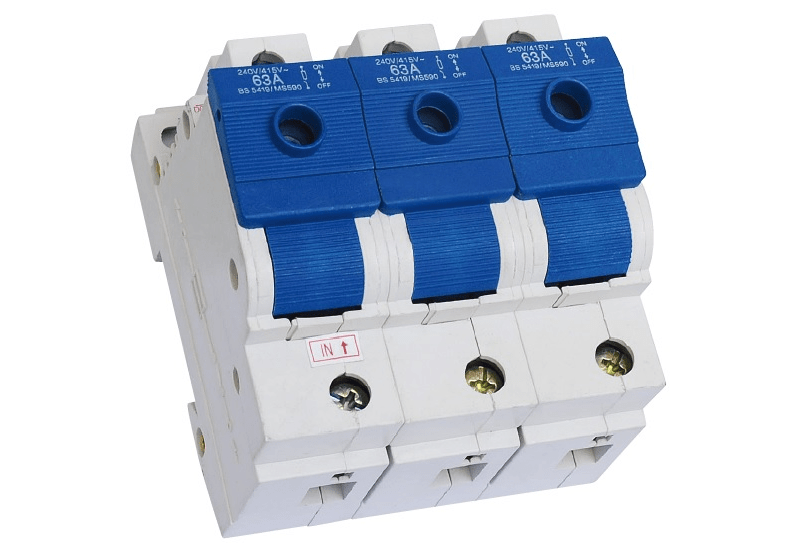

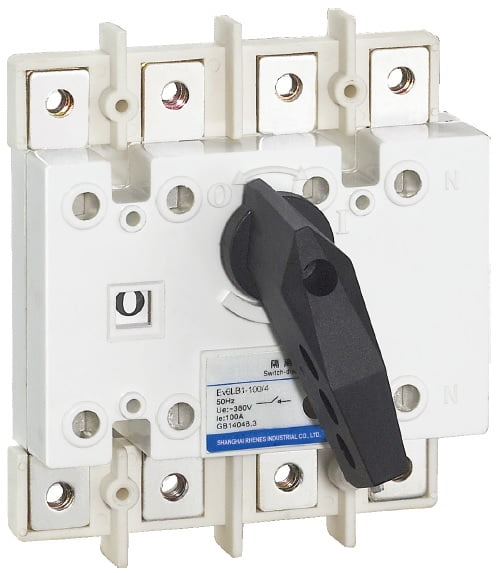

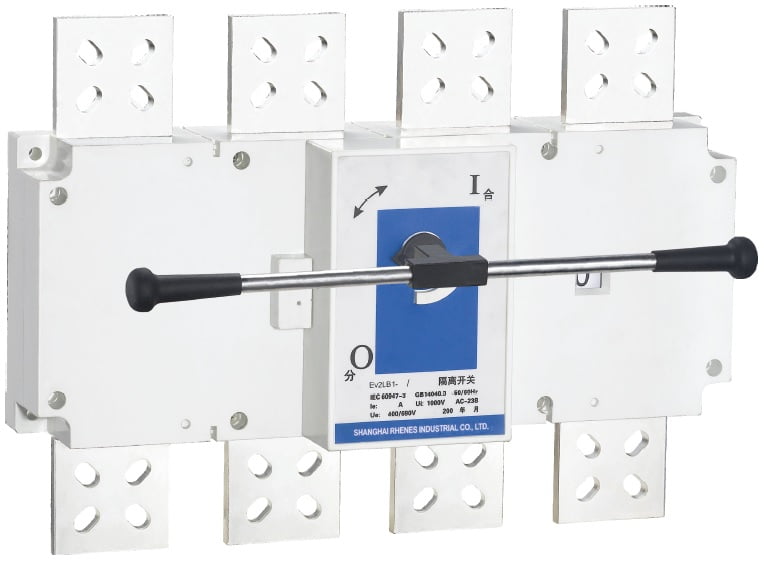

Rozłączniki izolacyjne
Rozłączniki izolacyjne tworzą przerwę izolacyjną. Służą do rozłączania obwodu np. podczas prowadzenia prac remontowych.
Bardzo powszechnie stosowany jako główny rozłącznik budynku.
Jakość produktu jest gwarantowana przez oddział kontroli i jakości firmy Rhenes. Dodatkowo rozłączniki izolacyjne z każdej partii są wybiórczo sprawdzane w Avitron Polska.
Funkcje:
- Załączanie i rozłączanie obwodu,
- Tworzenie przerwy izolacyjnej.

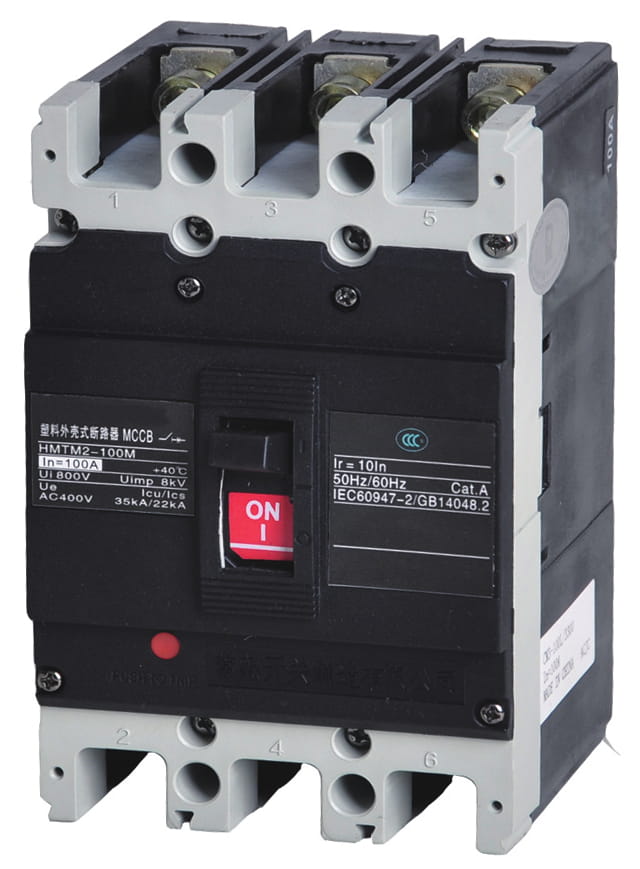

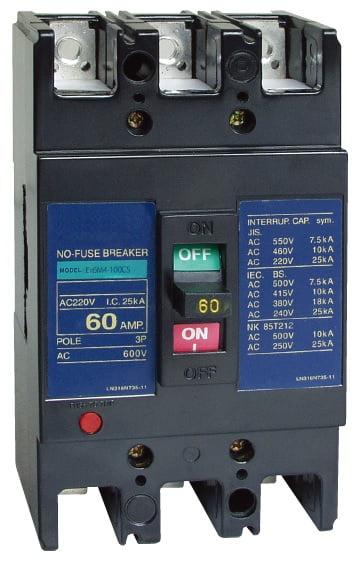

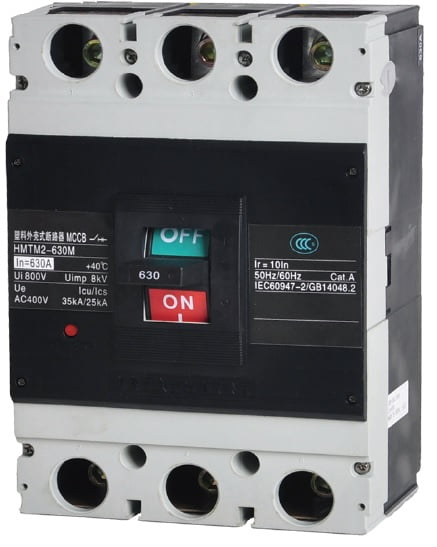

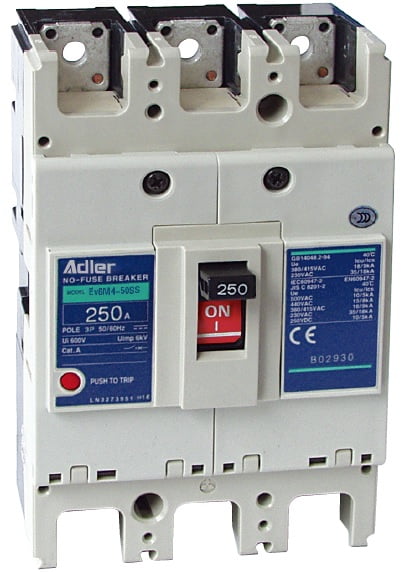

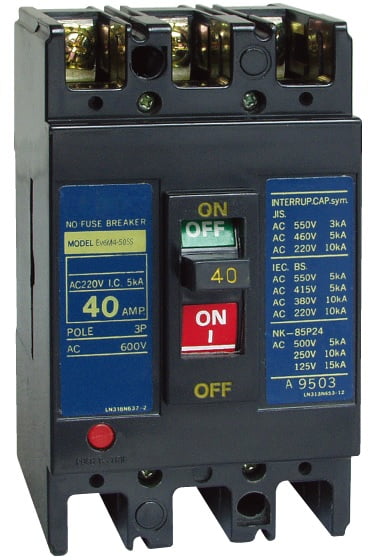

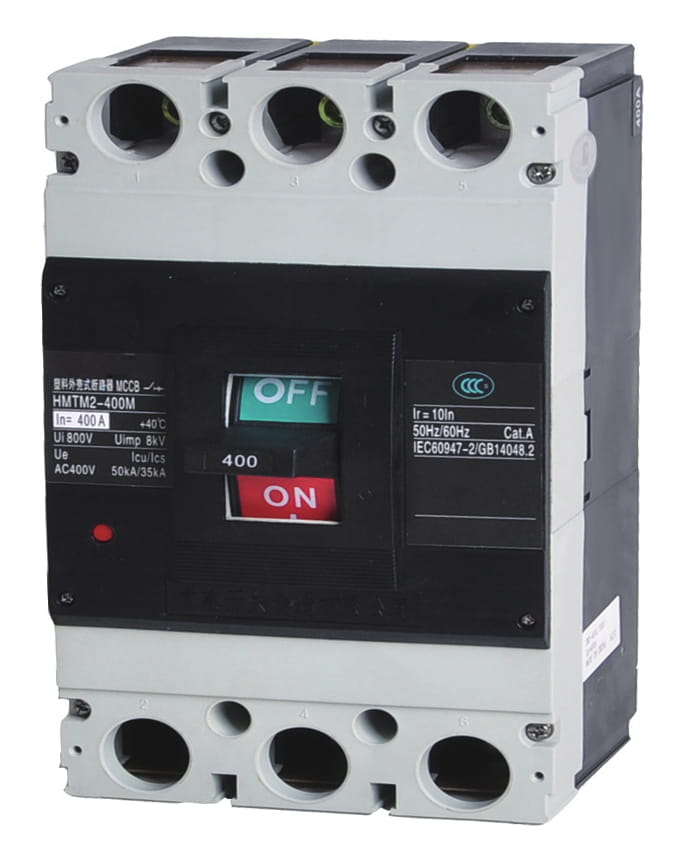

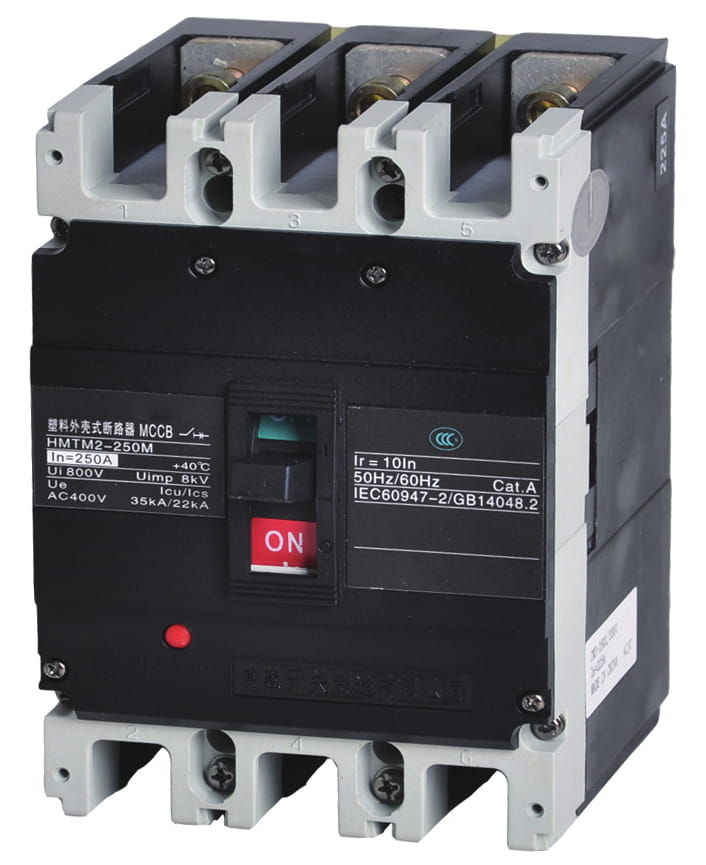

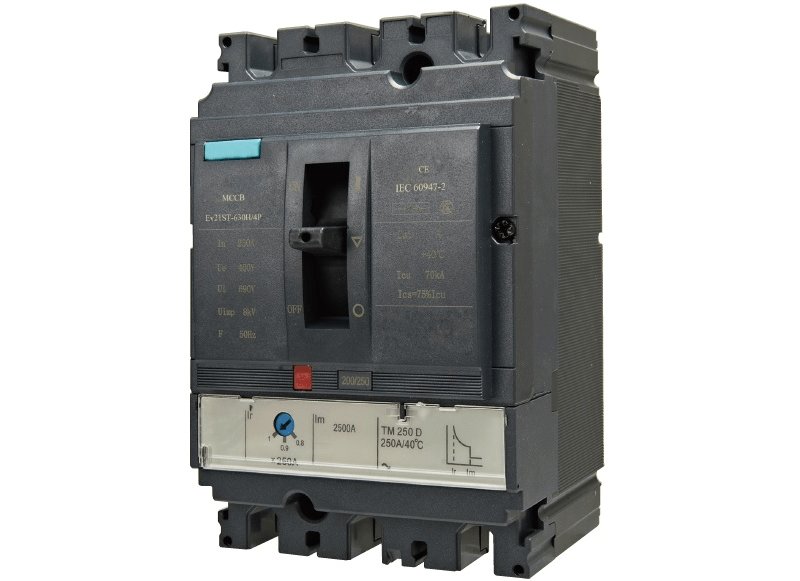

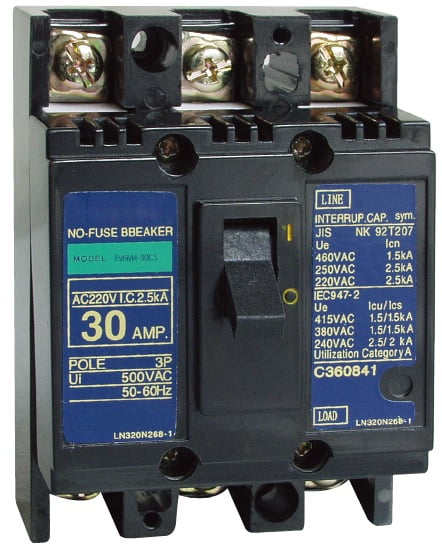

Wyłączniki kompaktowe MCCB
Wyłączniki kompaktowe MCCB to popularne wyłączniki mocy do zabezpieczenia instalacji elektrycznej przed zwarciem i przeciążeniem. Wyłaczniki mają możliwość odpowiednich nastaw prądowych oraz opcję komunikacji.
Jakość produktu jest gwarantowana przez oddział kontroli i jakości firmy Rhenes. Dodatkowo wyłączniki MCCB z każdej partii są wybiórczo sprawdzane w Avitron Polska.
Wyłączniki mocy stosuje się w każdej instalacji elektrycznej o większej mocy zainstalowanej.
Funkcje:
- Ochrona instalacji elektrycznej przed zwarciem,
- Ochrona przed przeciążeniem,
- Opcjonalnie ochrona przeciwporażeniowa,
- Opcjonalnie zbyt niskie napięcie.
| Znamionowe napięcie robocze Ue | 380V/400V, 660V/690V |
| Znamionowe napięcie izolacji Ui | 690V |
| Napięcie znamionowe udarowe wytrzymywane Uimp | 8kV |
| Typ zastosowania | A |

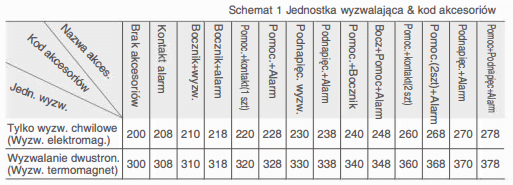

| Posortowane według jednostki wyzwalającej |
|
| Posortowane według fazy |
|
| Posortowane według zastosowania |
|
| Posortowane według znamionowej zdolności wyłącznia |
|
| Posortowane według operacji |
|

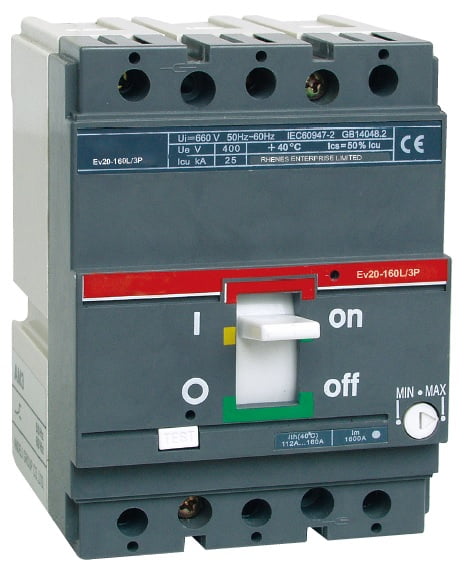

| Model | Strukturalny prąd znamionowy (A) | Prąd znamionowy In(A) | Znamionowa maks. zdolność wyłączania zwarć Icu(kA) | Znamionowa robocza zdolność wyłączania zwarć Ics(kA) | Odległość łuku (mm) | ||
| AC400V | AC690V | AC400V | AC690V | ||||

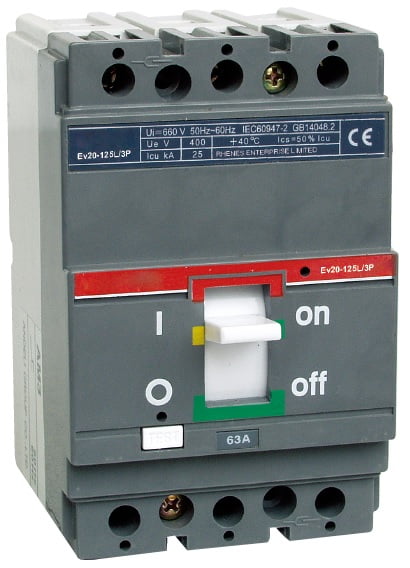

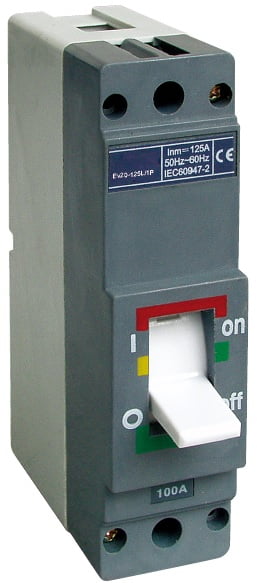

| Ev20-125S | 63 | 12.5,16,20,32,40, 50,63,80,100,125 | 25 | 8 | 16 | 4 | ≤50 |
| Ev20-125H | 50 | 10 | 42 | 5 | |||
| Ev20-160S | 1000 | 16,20,32,40,50,63, 80,100,125,160 | 35 | 8 | 18 | 4 | |
| Ev20-160H | 50 | 10 | 42 | 5 | |||
| Ev20-250S | 250 | 100,125,160,180,200,225,250 | 35 | 10 | 18 | 5 | |
| Ev20-250H | 65 | 18 | 48 | 9 | |||
| Ev20-400S | 400 | 200,225,250,315,350,400 | 50 | 16 | 35 | 8 | |
| Ev20-400H | 65 | 25 | 48 | 12.5 | |||
| Ev20-630S | 630 | 400,500,630 | 50 | 20 | 35 | 10 | |
| Ev20-630H | 80 | 30 | 60 | 15 | |||
| Ev20-800S | 800 | 630,700,800 | 50 | 20 | 35 | 10 | ≤100 |
| Ev20-800H | 80 | 30 | 60 | 15 | |||
| Ev20-1000S | 1000 | 1000 | 65 | 30 | 48 | 15 | |
| Ev20-1000H | 80 | 50 | 60 | 25 | |||
| Ev20-1250S | 1250 | 1250 | 65 | 30 | 48 | 15 | |
| Ev20-1250H | 80 | 50 | 60 | 25 | |||
| Ev20-1600S | 1600 | 1600 | 65 | 30 | 48 | 15 | |
| Ev20-1600H | 80 | 50 | 60 | 25 | |||
| Model | Ev20-125 | Ev20-160 | Ev20-250 | Ev20-400 | Ev20-630 | Ev20-800 | Ev20-1000 | Ev20-1250 | Ev20-1600 |
| Elektryczna | 2000 | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 |
| Mechaniczna | 10000 | 10000 | 10000 | 8000 | 8000 | 8000 | 5000 | 5000 | 5000 |
| Nr seryjny | Prąd testujący (krotność) | Czas zadziałania | Pozycja | Temperatura otoczenia |
| 1 | 1.05In | 1h brak wyzw. (In≤63A), 2h brak wyzw. (In>63A) | Początkowy | ±40°C±2°C |
| 2 | 1.3In | 1h wyzw. (In≤63A), 2h wyzw. (In>63A) | Następ. serial 1 | |
| 3 | 10In | ≤ 0.2s wyzw. | Początkowy | Dowolna temperatura |
| Nr seryjny | Prąd testujący (krotność) | Czas zadziałania | Pozycja | Temperatura otoczenia |
| 1 | 1.05In | 2h brak wyzw. | Początkowy | ±40°C±2°C |
| 2 | 1.2In | 2h wyzw. | Następ. serial 1 | |
| 3 | 12In | ≤ 0.2s wyzw. | Początkowy | Dowolna temperatura |
Elementy podstawowe i dodatkowe wyłącznika MCCB:
- Obudowa
- Wtyczka w podstawie
- Wyzwalacz elektroniczny
- Podstawa wysuwana
- Obrotowy uchwyt ręczny
- Silnikowy mechanizm napędowy
- Wyzwalacz bocznikowy
- Wyzwalacz podnapięciowy
- Styk alarmowy
- Styk pomocniczy
- Tylna płyta montażowa
- Przednia płyta przyłączeniowa
- Zacisk obudowy

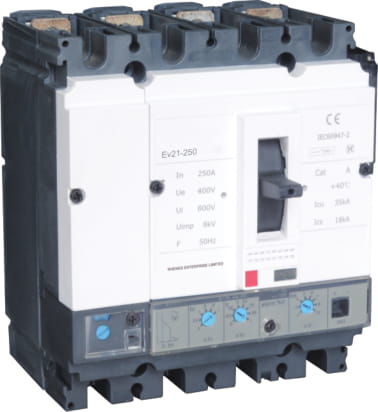

| Model | Ev21-100 | Ev21ST-100 | Ev21-160 | Ev21ST-160 | Ev21-250 | |
| Ilość faz | 3P, 4P | |||||
| Struktualny maks. znamionowy prąd Inm (A) | 100 | 160 | 250 | |||
| Prąd znamionowy In(A) | 12.5,16,20,25,32, 40,50,63,80,100 | 40,100 | 16,20,25,32,40,50, 63,80,100,125,160 | 160 | 20,25,32,40,50, 63,80,100,125,160, 180,200,225,250 |
|
| Napięcie znamionowe Ue(V) | AC400, AC690 | |||||
| Znamionowe napięcie izolacji Ui(V) | 690 | |||||
| Znamionowe napięcie wytrzymywane Uimp(kV) | 6 | |||||
| Znamionowa maksymalna zdolność wyłączania zwarć Icu(kA) | Model N: 35 Model H: 70 |
|||||
| Znamionowa robocza zdolność wyłączania zwarć Ics(kA) | Model N: 18 Model H: Ics=75%Icu |
|||||
| Typ zastosowania | A | |||||
| Jednostka wyzwalająca | Termomagent. | Inteligentny | Termomagent. | Inteligentny | Termomagent. | |
| Zabezpieczenie przeciwporaż. | Z modułem ochrony przeciwporażeniowej | |||||
| Żywotność | Mechaniczna | 8500 | 7000 | |||
| Elektryczna | 1500 | 1000 | ||||
| Metoda działania | Ręczna | Tak | Tak | Tak | Tak | Tak |
| Obrotowy uchwyt | Tak | Tak | Tak | Tak | Tak | |
| Obsługa elektryczna | Tak | Tak | Tak | Tak | Tak | |
| Metoda montażu | Stały (panel przedni) | Tak | Tak | Tak | Tak | Tak |
| Stały (panel tylny) | Tak | Tak | Tak | Tak | Tak | |
| Wyciągany (p. przedni) | Tak | Tak | Tak | Tak | Tak | |
| Wyciągany (p. tylny) | Tak | Tak | Tak | Tak | Tak | |

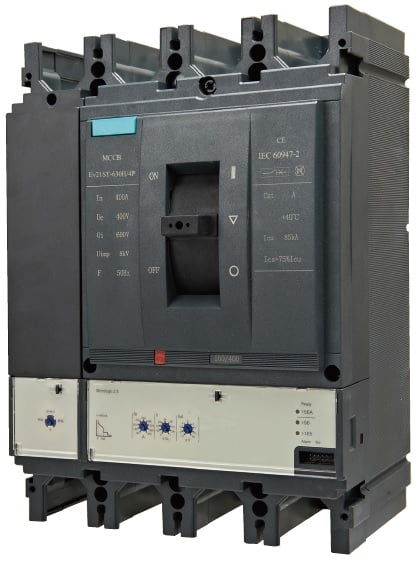

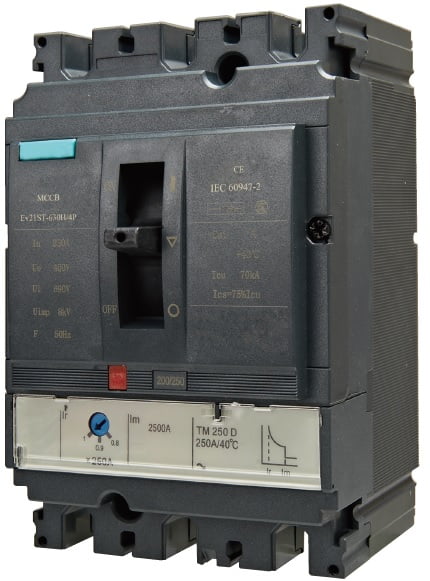

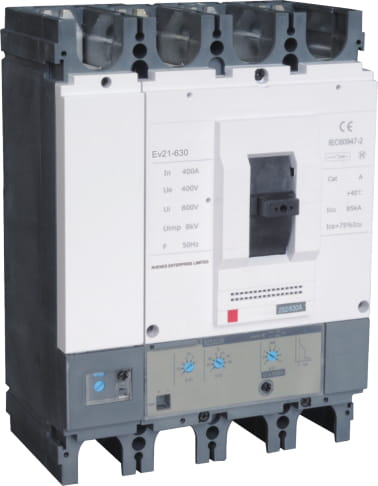

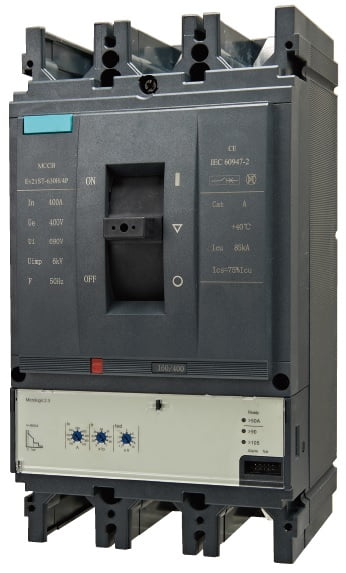

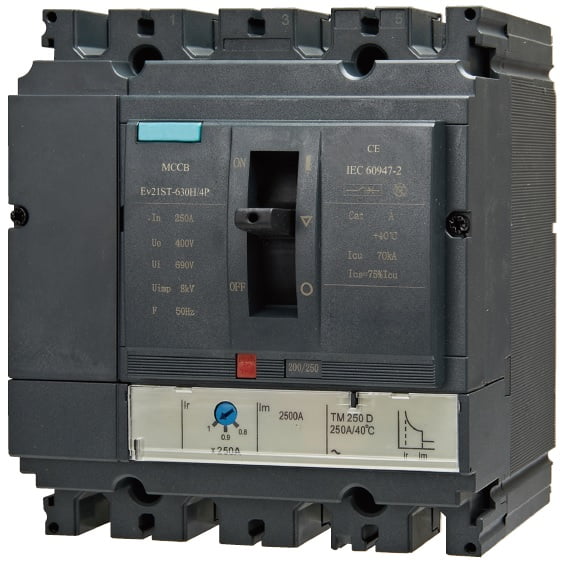

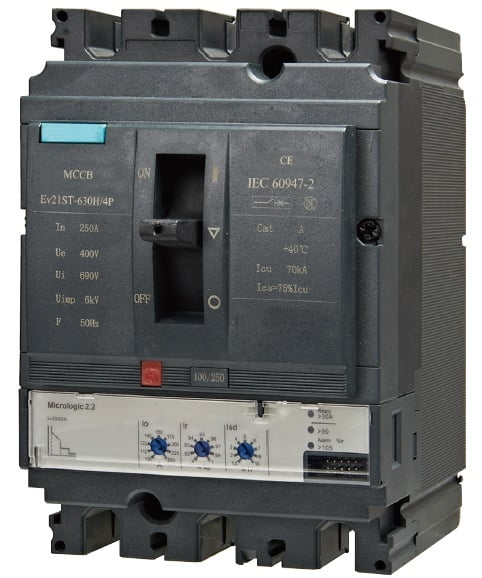

| Model | Ev21ST-250 | Ev21ST-400 | Ev21-630 | Ev21ST-1600 | |
| Ilość faz | 3P, 4P | ||||
| Struktualny maks. znamionowy prąd Inm (A) | 250 | 400 | 160 | ||
| Prąd znamionowy In(A) | 250 | 400 | 630 | 800,1000,1250,1600 | |
| Napięcie znamionowe Ue(V) | AC400, AC690 | ||||
| Znamionowe napięcie izolacji Ui(V) | 690 | ||||
| Znamionowe napięcie wytrzymywane Uimp(kV) | 6 | ||||
| Znamionowa maksymalna zdolność wyłączania zwarć Icu(kA) | Model N: 35 Model H: 70 | Model N: 45 Model H: 85 | Model N: 45 Model H: 85 | 65 | |
| Znamionowa robocza zdolność wyłączania zwarć Ics(kA) | Model N: 18 Model H: Ics=75%Icu | Model N: 22.5 Model H: Ics=75%Icu | Model N: 22.5 Model H: Ics=75%Icu | 48 | |
| Typ zastosowania | A | ||||
| Jednostka wyzwalająca | Inteligentny | ||||
| Zabezpieczenie przeciwporaż. | Z modułem ochrony przeciwporażeniowej | ||||
| Żywotność | Mechaniczna | 7000 | 5000 | 2500 | |
| Elektryczna | 1000 | 500 | |||
| Metoda działania | Ręczna | Tak | Tak | Tak | Tak |
| Obrotowy uchwyt | Tak | Tak | Tak | Tak | |
| Obsługa elektryczna | Tak | Tak | Tak | - | |
| Metoda montażu | Stały (panel przedni) | Tak | Tak | Tak | Tak |
| Stały (panel tylny) | Tak | Tak | Tak | - | |
| Wyciągany (p. przedni) | Tak | Tak | Tak | - | |
| Wyciągany (p. tylny) | Tak | Tak | Tak | - | |
| Nr seryjny | Prąd testujący (krotność) | Czas zadziałania | Pozycja | Temperatura otoczenia |
| 1 | 1.05In | 1h brak wyzw. (In≤63A), 2h brak wyzw. (In>63A) | Początkowy | ±40°C±2°C |
| 2 | 1.3In | 1h wyzw. (In≤63A), 2h wyzw. (In>63A) | Następ. serial 1 | |
| 3 | 10In | ≤ 0.2s wyzw. | Początkowy | Dowolna temperatura |
| Nr seryjny | Prąd testujący (krotność) | Czas zadziałania | Pozycja | Temperatura otoczenia |
| 1 | 1.05In | 2h brak wyzw. | Początkowy | ±40°C±2°C |
| 2 | 1.3In | 2h wyzw. | Następ. serial 1 | |
| 3 | 1.5In | 4min wyzw. | Pod serial 1 prąd wyłącznika osiąga równowagę term. |
|
| 4 | 7.2In | 2~10s wyzw. | Początkowy | |
| 5 | 12In | ≤ 0.2s wyzw. | Początkowy | Dowolna temperatura |

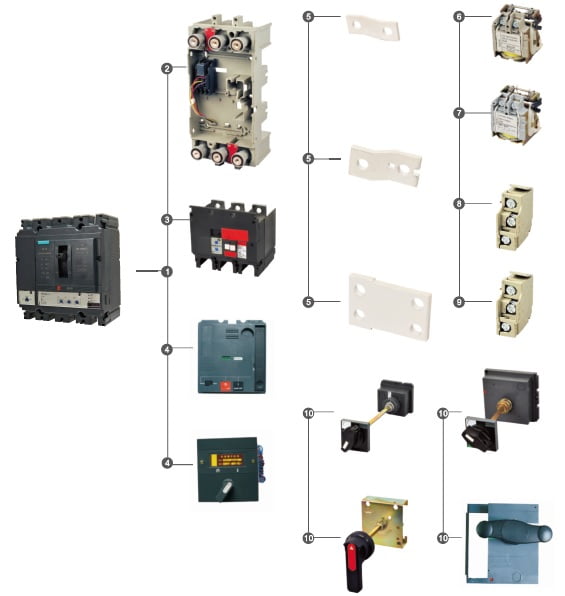

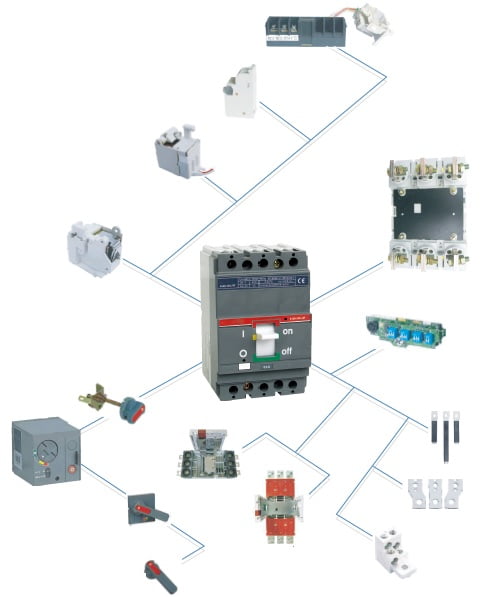

Elementy podstawowe i dodatkowe wyłącznika MCCB:
- Obudowa
- Wtyczka w podstawie dolnej
- Moduł ochrony przeciwporażeniowej
- Elektryczny moduł operacyjny
- Zewnętrzna płyta do okablowania
- Wyzwalacz bocznikowy
- Wyzwalacz podnapięciowy
- Cewka pomocnicza
- Cewka alarmowa
- Obrotowy uchwyt
Dane techniczne
| Liczba biegunów | 1P+N |
| Napięcie znamionowe AC (V) | 230 |
| Prąd znamionowy (A) | 1, 2, 3, 4, 6, 10, 16, 20, 25, 32 |
| Charakterystyki wyzwalania | B, C |
| Zdolność zwarciowa (kA) | 6 |
| Znamionowa częstotliwość (Hz) | 50 |
| Wytrzymałość elektromechaniczna (cykle) | 10000 |
| Moment dokręcania (Nm) | 1.2 |
| Maksymalna średnica przewodu (mm²) | 10 |
Dane techniczne
| Typ | Liczba pól | Prąd znamionowy (A) | Kategoria użytkow. | Znamionowa zdolność wyłączania(kA) | |||||
| 240V | 380V | 415V | 500V | 600V | 600V | ||||
| Ev23-30CS | 2,3 | 3,5,10,15,20,30 | A | 5/2 | 5/2 | 2.5/1 | 2.5/1 | - | - |
| Ev23-50CS | 2,3 | 10,15,20,30,40,50 | A | 5/2 | 5/2 | 2.5/1 | 2.5/1 | - | - |
| Ev23-60CS | 3 | 60 | A | 5/2 | 5/2 | 2.5/1 | 2.5/1 | - | - |
| Ev23-100CS | 2,3 | 60,70,100 | A | 25/13 | 10/5 | 10/5 | 7/4 | - | - |
| Ev23-250CS | 3 | 125,150,175,200,225,250 | A | 30/15 | 18/9 | 15/8 | 10/5 | - | - |
| Ev23-400CS | 3 | 250,300,350,400 | A | 50/25 | 36/18 | 25/13 | 15/8 | - | - |
| Ev23-630CS | 3 | 500,600,630 | A | 50/35 | 36/18 | 25/13 | 15/8 | - | - |
| Ev23-30SS | 3 | 3,5,10,15,20,30 | A | 5/5 | 5/2.5 | 2.5/1.5 | 2.5/1.0 | - | - |
| Ev23-50SS | 3 | 10,15,20,30,40,50 | A | 5/10 | 10/7.5 | 7.5/5 | 7.5/5 | 2.5/1.5 | - |
| Ev23-60SS | 3 | 60 | A | 50/10 | 10/7.5 | 7.5/5 | 7.5/5 | 2.5/1.5 | - |
| Ev23-100SS | 3,4 | 60,70,100 | A | 50/42 | 30/20 | 7.5/5 | 15/10 | 10/5 | 5/2.5 |
| Ev23-250SS | 3,4 | 125,150,175,200,225,250 | A | 50/42 | 30/22 | 25/15 | 18/15 | 15/10 | 5/2.5 |
| Ev23-400SS | 3,4 | 250,300,350,400 | A | 85/60 | 50/35 | 25/20 | 35/25 | 25/18 | 15/10 |
| Ev23-630SS | 3,4 | 500,600,630 | A | 85/60 | 50/35 | 50/30 | 35/25 | 25/18 | 15/10 |
| Ev23-800SS | 3 | 600,700,800 | A | 85/60 | 50/35 | 50/30 | 35/25 | 25/18 | 15/10 |
| Ev23-50CP | 3 | 5,10,15,20,30,40,50 | A | 5/2 | 5/2 | 2.5/1 | 2.5/1 | - | - |
| Ev23-60CP | 3 | 60 | A | 5/2 | 5/2 | 2.5/1 | 2.5/1 | - | - |
| Ev23-100CP | 3 | 60,75,100 | A | 25/13 | 10/5 | 10/5 | 7/4 | - | - |
| Ev23-250CP | 3 | 125,150,175,200,225,250 | A | 30/15 | 18/9 | 15/8 | 10/5 | - | - |
| Ev23-400CP | 3 | 250,300,350,400 | A | 50/25 | 36/18 | 25/13 | 15/8 | - | - |
| Ev23-60CW | 3 | 10,20,30,40,50,60 | A | 5/5 | 5/2.5 | 2.5/1.5 | 2.5/1.0 | - | - |
| Ev23-125CW | 3 | 60,75,100,125 | A | 50/42 | 30/20 | 7.5/5 | 15/10 | 10/5 | 5/2.5 |
| Ev23-250CW | 3 | 125,150,175,200,225,250 | A | 50/42 | 30/22 | 25/15 | 18/15 | 15/1 | 5/2.5 |

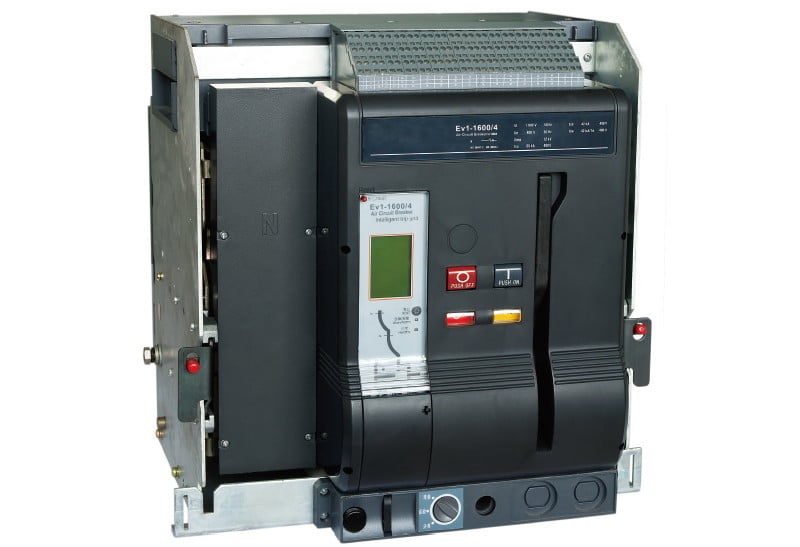

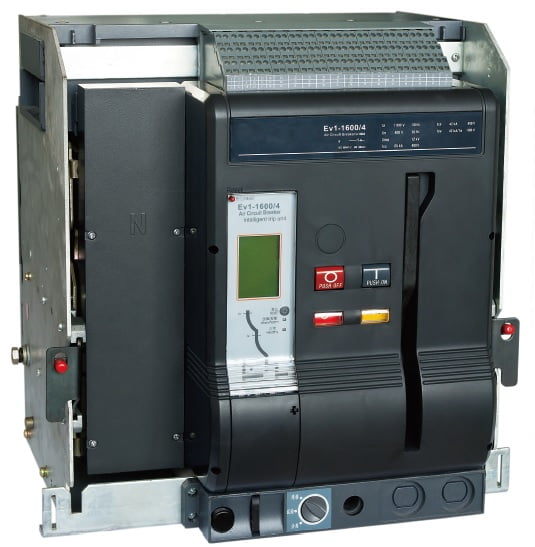

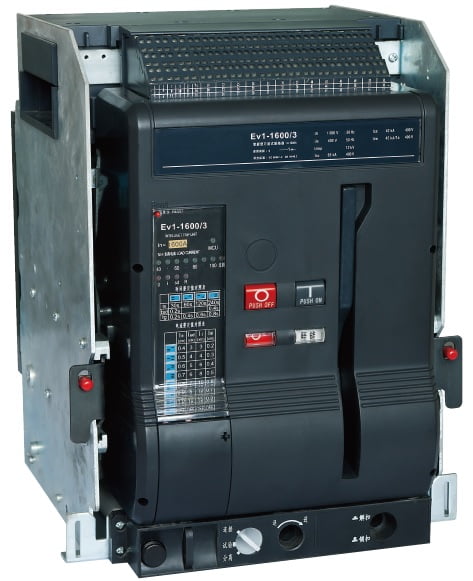

Wyłączniki powietrzne
Wyłączniki powietrzne są stosowane jako pierwsze zabezpieczenie za transformatorem, ponieważ posiadają wysoki prąd znamionowy. Szeroko stosowany w elektrowniach, fabrykach, zakładach górniczych, budynkach inteligentnych oraz w źródłach wytwarzania energii odnawialnej.
Jakość produktu jest gwarantowana przez oddział kontroli i jakości firmy Rhenes. Dodatkowo wyłączniki powietrzne z każdej partii są wybiórczo sprawdzane w Avitron Polska.
Funkcje:
- Ochrona instalacji elektrycznej przed zwarciem,
- Ochrona przed zbyt niskim napięciem,
- Ochrona przed przeciążeniem,
- Ochrona przed innymi niebezpiecznymi zagrożeniami dla instalacji.
Dane techniczne
| MODEL | Ev1-2000 | Ev1-3200 | Ev1-4000 | Ev1-6300 | |
| Maksymalny prąd na poziom. strukturalnym (A) | 2000 | 3200 | 4000 | 6300 | |
| Prąd znamionowy ln (A) | 400,630,800,1000, 1250,1600,2000 | 2000,2500,3200,4000 | 4000 | 4000,5000,6300 | |
| Znamionowe napięcie izolacji Ui(V) | 1000 | ||||
| Znamionowe napięcie wytrzymywane Umip(V) | 8000 | ||||
| Znamionowa maksymalna zdolność wyłączania zwarć lcu(kA) | 400V | 80 | 100 | 100 | 120 |
| 690V | 50 | 65 | - | - | |
| Znamionowa robocza zdolność wyłączania zwarć lcs(kA) | 400V | 50 | 80 | 80 | 100 |
| 690V | 40 | 50 | - | - | |
| Znamionowy krótkotrwały prąd wytrzymywany lcw(kA) | 400V | 50 | 80 | 80 | 85 |
| 690V | 40 | 50 | - | - | |
| Typ okablowania | Górne okablowanie & dolne okablowanie |
||||
| Odległość łuku(mm) | 0 | ||||
| Zywotnosc działania | Elektryczna | 100 | 500 | 500 | 500 |
| Mechaniczna | 9000 | 4500 | 3000 | 1500 | |
| Pobór mocy(W) | 360 | 1200 | 1200 | 2000 | |

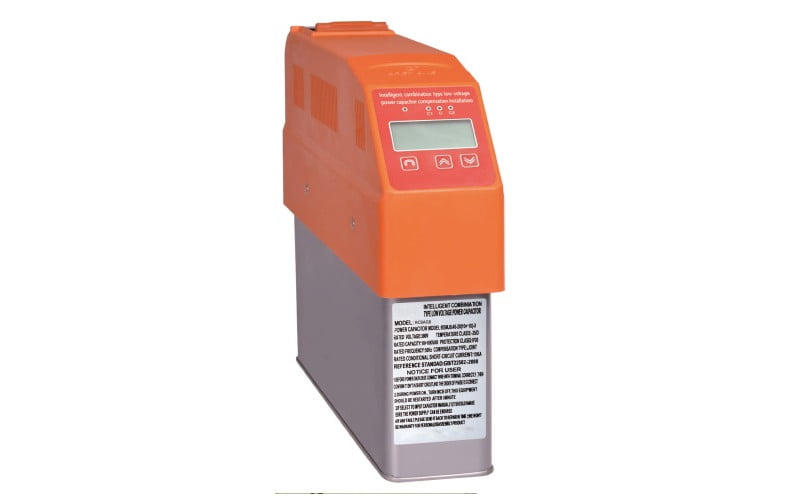

Inteligentne kombinowane kondensatory mocy
Pracując w sieci niskiego napięcia 0,4kv, inteligentna instalacja kompensacji biernej (inteligentna kombinacja niskonapięciowego energooszczędnego kondensatora mocy) może zmniejszyć straty mocy linii, skorygować współczynnik mocy, poprawić jakość energii, oraz zaoszczędzić energię. Łączy w sobie zaawansowane technologie, takie jak nowoczesny pomiar i automatyczne sterowanie, elektro-energetyka, komunikacja sieciowa i kondensator mocy. W porównaniu z tradycyjnymi układami kompensacji reaktywnej jest on mniejszy, tańszy, bardziej oszczędny, bardziej elastyczny, wygodniejszy w utrzymaniu, zapewnia mniejszy pobór mocy, posiada dłuższą żywotność i większą niezawodność.
Instalacja kompensacji kondensatorów oferuje rozwiązania poprawiające współczynnik mocy i zwiększające wydajność sieci energetycznej. Główne obszary zastosowania to fabryczne systemy dystrybucji energii, systemy dystrybucji energii mieszkaniowej, komunalne budynki komercyjne, systemy dystrybucji energii w ruchu tunelowym, skrzynkowe podstacje transformatorów, zestawy szaf i zewnętrzne skrzynki rozdzielcze.
Jakość produktu jest gwarantowana przez oddział kontroli i jakości firmy Rhenes. Dodatkowo inteligentne kombinowane kondensatory mocy z każdej partii są wybiórczo sprawdzane w Avitron Polska.
W ofercie posiadamy również kombinowane kondensatory mocy wraz z filtrem aktywnym APF z możliwością ustawiania priorytetów.
Specyfikacje i dane głównych typów produktów:
| Tryby kompensacji | Typy produktów | Typ specyfikacji | Napięcie znamionowe kondensatora (V) | Znamionowa pojemność (kVar) | Wymiary (LxWxH) mm³ |
| Trójfazowa kompensacja | LCD typ lub typ LED | RCBAGB /450/10 (5+5) | 450 | 10 | 380x80x245 |
| RCBAGB /450/15 (10+5) | 450 | 15 | 380x80x265 | ||
| RCBAGB /450/20 (10+10) | 450 | 20 | 380x80x265 | ||
| RCBAGB /450/30 (20+10) | 450 | 30 | 380x80x345 | ||
| RCBAGB /450/40 (20+20) | 450 | 40 | 380x80x345 | ||
| RCBAGB /450/50 (25+25) | 450 | 50 | 380x110x350 | ||
| RCBAGB /450/60 (30+30) | 450 | 60 | 380x110x390 | ||
| RCBAGB /450/70 (35+35) | 450 | 70 | 380x110x480 | ||
| Kompensacja rozdzielenia faz | LCD typ lub typ LED | RCBAFB /250/5 | 250 | 5 | 380x80x245 |
| RCBAFB /250/10 | 250 | 10 | 380x80x265 | ||
| RCBAFB /250/15 | 250 | 15 | 380x80x295 | ||
| RCBAFB /250/20 | 250 | 20 | 380x80x345 | ||
| RCBAFB /250/25 | 250 | 25 | 380x80x385 | ||
| RCBAFB /250/30 | 250 | 30 | 380x80x405 | ||
| Trójfazowa kompensacja | LCD typ | RCBAGB /450/10 (5+5) | 450 | 10 | 330x136x445 |
| RCBAGB /450/15 (10+5) | 450 | 15 | 330x136x445 | ||
| RCBAGB /450/20 (10+10) | 450 | 20 | 330x136x445 | ||
| RCBAGB /450/30 (20+10) | 450 | 30 | 330x136x445 | ||
| RCBAGB /450/40 (20+20) | 450 | 40 | 330x136x445 | ||
| RCBAGB /450/50 (25+25) | 450 | 50 | 330x136x445 | ||
| RCBAGB /450/60 (30+30) | 450 | 60 | 330x136x445 | ||
| RCBAGB /450/70 (35+35) | 450 | 70 | 330x136x445 | ||
| Kompensacja rozdzielenia faz | LCD typ | RCBAFB /250/5 | 250 | 5 | 245x136x445 |
| RCBAFB /250/10 | 250 | 10 | 245x136x445 | ||
| RCBAFB /250/15 | 250 | 15 | 245x136x445 | ||
| RCBAFB /250/20 | 250 | 20 | 245x136x445 | ||
| RCBAFB /250/25 | 250 | 25 | 245x136x445 | ||
| RCBAFB /250/30 | 250 | 30 | 245x136x445 |
